코리더 횡단 편집기를 사용하여 코리더 횡단을 보거나 수정하고 여러 측점에서 표준횡단이 적용되는 방법을 쉽게 확인할 수 있습니다.

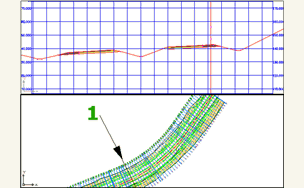

코리더 횡단이나 횡단 범위에 표준횡단 재지정을 적용한 다음 해당 횡단만 보려면 코리더 횡단 편집기를 사용하십시오. 코리더 횡단 뷰와 위치를 코리더 (1)과 함께 보려면 수평 뷰포트를 두 개 여십시오.

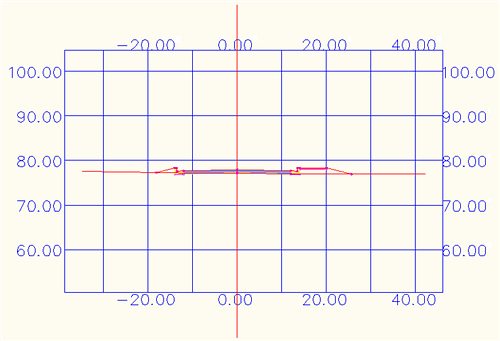

다음은 코리더 횡단 편집기로 본 단심 코리더 횡단입니다.
여러 기준선으로 모델링되는 복잡한 코리더를 볼 수도 있습니다. 코리더 측점을 순서대로 따라가거나 원하는 측점으로 이동할 수도 있습니다.
다음 방법을 사용하여 필요에 따라 코리더와 표준횡단 매개변수를 편집합니다.
- 횡단구성요소 매개변수를 편집하여 숫자로 표준횡단을 편집합니다.
- 횡단구성요소 지오메트리에 링크와 점을 추가하여 숫자로 표준횡단을 편집합니다.
- 횡단구성요소 지오메트리를 그립 편집하여 표준횡단 매개변수의 크기를 조정합니다.
- 코리더 횡단에서 횡단구성요소를 삽입 또는 제거합니다.
표준횡단을 재지정하면 점, 링크 및 쉐이프가 피쳐 코드로 코리더에 나타나는 방법을 편집해야 합니다. 이러한 코드를 필요에 따라 변경하거나 삭제하려면 사용자 정의 코드 편집 명령을 사용하십시오.
점 추가/삭제, 링크 추가/삭제 또는 그립을 사용한 횡단구성요소 지오메트리 편집을 통해 횡단구성요소를 편집한 경우 코리더 횡단 편집기에서 변경된 매개변수 값을 편집할 수 없습니다.
