선/선 교차점을 작성하려면

기존 점에서 정의된 두 선의 교차로를 찾을 수 있습니다. 교차로를 찾은 후 새로운 점 번호를 지정하여 이 교차로를 저장할 수 있습니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

측량 명령 윈도우에서 선/선 교차로를 작성하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 선/선을 클릭합니다.
  3. 첫 번째 선의 시작점 식별자를 입력합니다.
  4. 첫 번째 선을 정의하는 두 번째 점 식별자를 입력합니다.
  5. 간격띄우기를 입력합니다.
  6. 두 번째 선의 시작점 식별자를 입력합니다.
  7. 두 번째 선을 정의하는 두 번째 점 식별자를 입력합니다.
  8. 간격띄우기를 입력합니다.

측량 명령 언어를 사용하여 선/선 교차로를 작성하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    LNLN [점 1] [점 2] [간격띄우기 1] [점 3] [점 4] [간격띄우기 2]

명령행 예

NE 1 100 100

NE 2 200 200

NE 3 175 200

NE 4 100 200

LNLN 1 2 100 3 4 -100

! INTERSECTION # 1 NORTH:158.578644 EAST:300.000000

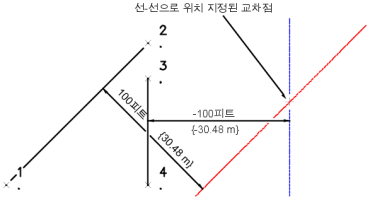

교차로는 오른쪽으로 간격띄우기를 100피트로 하여 점 1과 2 사이에 그려진 선과 왼쪽으로 간격띄우기를 100피트로 하여 점 3과 4 사이에 그려진 선 사이에 배치됩니다.
