교차 표면 브레이크라인을 찾아 수정하려면
분석
탭
지면 데이터
교차 브레이크라인 해결
을 클릭합니다.
동적 입력 프롬프트 또는 명령행에서
측량 데이터베이스
,
그림
또는
지표면
중 교차 브레이크라인을 찾을 위치를 지정합니다.
교차 브레이크라인
뷰가 표시되면 교차 브레이크라인 데이터 리스트를 봅니다. 예는 다음과 같습니다.
브레이크라인 1
브레이크라인 2
Easting
Northing
표고 차
경사
비포장 도로
2449329.6678’
6934649.2363’
-2.498'
경사
자갈 도로
2449426.7324 '
6934651.3785’
3.604'
도면에서 교차 브레이크라인을 보려면 리스트에서 항목을 클릭한 다음
줌 대상
을 클릭합니다.
주:
자동 줌
을 선택하는 경우 선택한 브레이크라인 쌍의 교차로는 자동으로 중심에 위치하게 되고 줌됩니다.

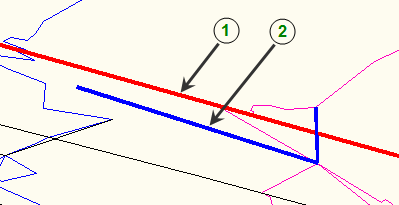

표고가 낮은 브레이크라인(1)은 빨간색으로 나타납니다. 파란색은 표고가 높은 브레이크라인(2)을 식별합니다.
브레이크라인 문제를 수정하려면 다음 중 하나를 수행합니다.
교차 브레이크라인의 표고 차를 해결하려면
교차 해결
에서 표고 옵션(더 높은 표고, 더 낮은 표고, 평균 표고 또는 새 표고)을 지정하여 각 브레이크라인 쌍의 각 교차로에 사용합니다.
브레이크라인 길이 관련 오류를 해결하려면
자르기
를 클릭하고 화면에 나타나는 프롬프트에 따라 브레이크라인 세그먼트를 자릅니다.
을 클릭하여
교차 브레이크라인
뷰를 닫습니다.
