기존 그림의 간격을 지정된 거리만큼 띄울 수 있습니다. 양수 값은 오른쪽으로 간격띄우기를 나타내고 음수 값은 왼쪽으로 간격띄우기를 나타냅니다.
- 도구공간의 측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭
측량 명령 윈도우를 클릭합니다. - 명령행에 다음을 입력합니다.
OFFSET [그림] [거리]
주: 숫자 측량그림 이름은 숫자 0으로 시작하면 안 됩니다. 예를 들어, 측량그림 이름 235는 사용할 수 있지만 0235는 사용할 수 없습니다.
명령행 예
NE 30 2000 2000
NE 31 2500 2500
BEGIN EASTERN_AVE
PT 30
PT 31
CRV LENGTH 60.960 91.440
FIG DD 0 91.440
CRV DELTA -121.920 6.096
END
OFFSET EASTERN_AVE 15.240
OFFSET EASTERN_AVE -6.096

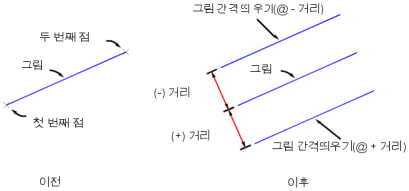

다음 그림은 그림 간격띄우기 명령을 설명합니다.
