반지름 점을 사용하여 원곡선을 작성하려면

반지름 점과 원곡선의 끝에 있는 점을 사용하여 접하지 않는 원곡선을 작성합니다.

주: 구문 설명을 보려면 요약 참조서 탭을 참고하십시오.
  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    XC PTS [반지름] [반지름 점] [끝점]

명령행 예

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

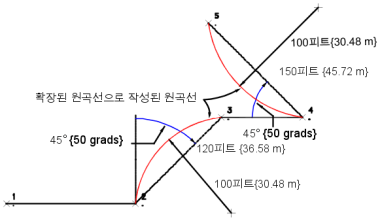

다음 그림은 두 개의 접하지 않는 원곡선을 설명합니다.
