두 도면요소 간의 가장 짧은 거리를 식별하려면

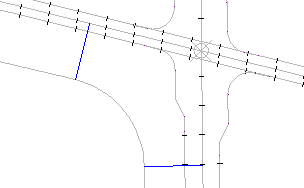

예를 들어, 이 명령을 사용하면 선형 중심선과 용지경계선(ROW) 사이의 최소 거리를 설계할 수 있습니다. 다음 그림의 파란색 선은 발견된 최소 거리를 나타냅니다.

이 명령은 도면요소 간의 2D 거리를 계산합니다. 표고는 이 계산에서 고려되지 않습니다.

선택한 도면요소가 교차하거나 동일 선상에 있는 경우 거리는 0으로 화면표시됩니다. 선택한 도면요소가 평행한 경우 다음 그림과 같이 두 도면요소의 시작점에 가장 가까운 점인 첫 번째 "가장 짧은 거리"의 점이 식별됩니다.

평행선 사이에 삽입된 최소 거리 선

이 명령은 다음과 같은 도면요소 유형에서 사용할 수 있습니다.

• 점(COGO, 측량 또는 AutoCAD)
• 선
• 호
• 원
• 폴리선(선가중치, 2D 또는 3D)
• 형상선(코리더에 포함될 수 있음)
• 측량 수치
• 선형
• 구획 구성요소

도면요소 간의 가장 짧은 거리를 식별하려면

1. 분석 탭조회 패널도면요소 간 최소 거리 찾기를 클릭합니다.
2. 도면에서 첫 번째 도면요소를 선택한 다음 두 번째 도면요소를 선택합니다.

   이 최소 거리가 계산된 두 도면요소에서 X,Y 위치와 함께 최소 거리가 명령행에 화면표시됩니다.

   다음과 같은 프롬프트가 표시됩니다. 가장 짧은 거리 선을 그리시겠습니까? [예(Y)/아니오(N)] <예>:

3. 예를 입력하여 이 위치를 표시하는 선을 현재 도면층과 선종류를 사용하여 그립니다. 이 선은 영구적이며 저장하고 나면 도면에 그대로 유지됩니다.
