측량자는 데이터 수집기와 함께 구성되는 전체 측점 또는 GPS 장치 등의 시스템을 사용하여 지반에 있는 기존의 피쳐를 찾습니다. 각각의 측량된 점에 대해, 측량자는 점 피쳐 또는 선 피쳐를 설명하는 필드 코드를 지정합니다. 이 필드 코드는 데이터 수집기에 저장됩니다. 선 피쳐에는 선이 시작, 계속, 끝, 원곡선 세그먼트 또는 선 세그먼트인지 나타내는 선 명령 코드가 들어 있습니다. AutoCAD Civil 3D에서 필드 코드의 구문은 이전에 정의된 라인워크 코드 세트에 해당합니다. 필드 코드와 라인워크 코드 세트 사이의 일치는 다음 사항을 고려한 것입니다.
- 도면에 삽입 시 도면층, 기호 및 레이블과 같은 COGO 점 특성의 자동 지정
- 도면에 삽입 시 도면층, 색상, 선종류 및 선가중치와 같은 선 피쳐 특성의 자동 지정
- COGO 점 사이의 선 연결
필드 코드의 예로 EP1 B를 들 수 있으며, 그 의미는 다음과 같습니다.
- EP = 회사에서 포장의 모서리를 나타내기 위해 사용하는 표준 약어
- 1 = 처음으로 찾아낸 포장의 모서리
- B = 라인워크 코드 세트에 있는 그림 시작 코드 주: 주: 측량 데이터를 가져올 때 피쳐 이름이 현재 측량그림 프리픽스 데이터베이스에서 정의된 측량그림 프리픽스와 일치하는 경우에는 시작 코드를 생략할 수 있습니다. 피쳐 이름이 측량그림 프리픽스와 일치하지 않으면 시작 코드를 지정해야 합니다.
필드 코드는 현재 도면에 있는 설명 키 및 측량그림 프리픽스 데이터베이스와 모두 연관됩니다. 측량그림 프리픽스 데이터베이스에서 EP가 정의된 경우에는 EP1이 EP와 일치하고 도면층, 그림 스타일, 브레이크라인과 같은 EP 측량그림 프리픽스의 특성이 지정됩니다. 설명 EP1 B를 포함한 측량 점이 EP*의 설명 키가 있는 도면에 배치되는 경우에는 EP1 B가 설명 키 EP*와 일치하고 도면층, 점 스타일, 점 레이블 스타일과 같은 EP* 설명 키에 정의된 점 특성이 지정됩니다.
다음 표에는 필드에서 코딩된 피쳐, 해당 피쳐에 지정되는 필드 코드 및 해당 필드 코드를 지원하기 위해 AutoCAD Civil 3D에서 작성된 설명 키와 그림 프리픽스의 예가 나열되어 있습니다.
| 피쳐 | 필드 코드 | 설명 키 | 측량그림 프리픽스 |
|---|---|---|---|
| 포장 모서리 | EP<ID> | EP* | EP |
| 전신주 | UP<ID> | UP* | |
| 울타리 선 | FCE<ID> | FCE* | FCE |
| 중심선 | CL<ID> | CL* | CL |
| 배수로 선 | DL<ID> | DL* | DL |
| 자갈길 모서리 | EG<ID> | EG* | EG |
| 하수 맨홀 | SMH<ID> | SMH* | |
| 우수 맨홀 | DMH<ID> | DMH<ID> | |

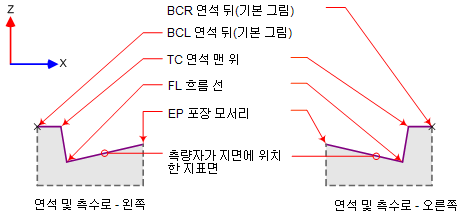

다음 그림은 피쳐 정의의 예를 보여 줍니다.

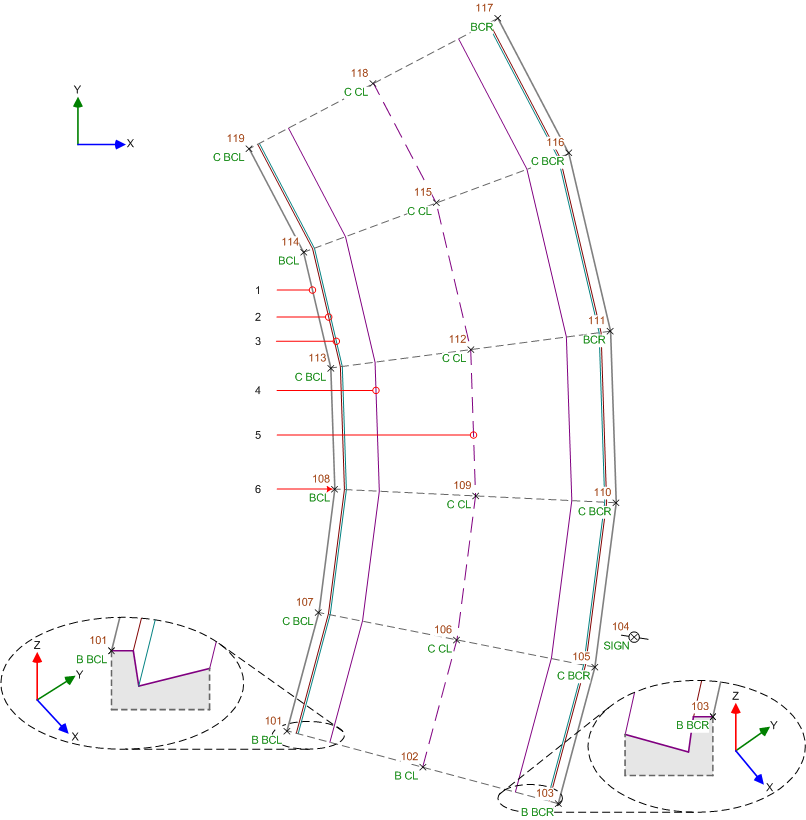

다음 그림은 아래의 피쳐 코드를 보여 줍니다.
- 1: BC(연석 뒤)
- 2: TC(연석 위)
- 3: FL(흐름선)
- 4: EP(포장 모서리)
- 5: CL(기존 도로의 중심선)
- 6: 측량자가 필드에서 찾은 점
