편경사 계산 - 접속 설치 페이지

마법사의 이 페이지에서는 설계 조건 파일, 편경사 비율 테이블, 변환 길이 테이블 및 접속 설치 방법을 지정할 수 있습니다.

설계 조건 파일

설계 조건 파일의 이름을 지정합니다. 이 파일은 다양한 도로 유형 및 설계 속도에 대한 최소 반지름 테이블, 편경사 접속 설치 방법과 공식, 편경사 비율과 변환 길이를 정의합니다. 을 클릭하여 설계 조건 파일의 위치를 찾습니다.

주: 지정한 설계 조건 파일에서는 드롭다운 리스트의 편경사 비율 테이블, 변환 길이 테이블 및 접속 설치 방법 옵션에서 사용할 수 있는 옵션을 결정합니다.
편경사 설치율 테이블

최대 편경사 비율을 결정하는 데 사용되는 편경사 비율 테이블의 이름을 지정합니다. 화살표를 클릭하여 지정된 설계 조건 파일과 연관된 편경사 설치율 테이블 리스트를 표시합니다.

주: 미리 정의된 테이블이 아닌 공식을 사용하여 편경사 설치율을 계산하려는 경우에는 리스트에서 공식에 의한 편경사 비율을 선택합니다. Civil 3D에서 제공하는 즉시 사용 가능한 조건 파일에는 주어진 반지름의 편경사와 설계 속도를 계산하는 AASHTO 표준 기반의 간단한 공식이 포함되어 있습니다. 이 공식을 편집하여 AASHTO와 다를 수 있는 로컬 에이전시의 요구사항을 맞출 수 있습니다.
변환 길이 테이블

변환 측점을 계산하는 데 사용되는 편경사 변환 길이 테이블의 이름을 지정합니다. 화살표를 클릭하여 지정된 편경사 비율 테이블과 관련된 변환 길이 테이블의 리스트를 표시합니다.

접속 설치 방법

편경사 접속 설치 방법의 이름을 지정합니다. 화살표를 클릭하여 지정된 설계 조건 파일과 연관된 접속 설치 방법 리스트를 표시합니다.

편경사 변화구간의 변환 공식

조건 파일에서 변환 공식에 대한 매개변수를 지정합니다. 입력한 퍼센트는 십진 퍼센트로 변환되어 공식에 사용됩니다. 지정한 설계 조건 파일에서 이 매개변수를 인식하지 못하면 이 섹션은 비활성화됩니다. 원곡선의 이전이나 이후에 다른 원곡선이 있으면 접선 변환 공식이 적용됩니다.

접선-원곡선에 대한 접선에서의 변환 비율

접선-원곡선 또는 원곡선-접선 상황의 접선에 위치하는 변환 길이의 퍼센트를 지정합니다.

완화곡선-원곡선에 대한 완화곡선에서의 변환 비율

완화곡선-원곡선 또는 원곡선-완화곡선 상황의 완화곡선에 위치하는 변환 길이의 퍼센트를 지정합니다.

원곡선 완화

원곡선 완화 적용

이 확인란을 선택하면 원곡선 길이 필드를 사용할 수 있습니다.

원곡선 길이

0보다 큰 길이 값을 입력합니다. 이 값은 테이블 형식 그리드 편집기의 원곡선 완화 열에 표시됩니다. 완화된 원곡선은 해당 임계 측점의 편경사 밴드 및 편경사 뷰에도 표시됩니다.

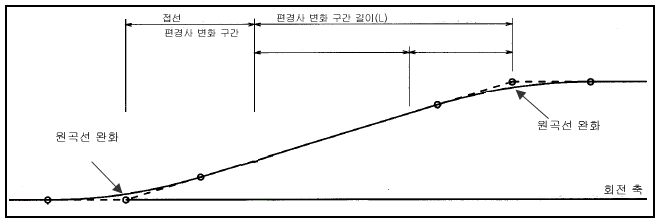

다음 그림에서는 원곡선 완화가 적용된 결과의 예를 보여줍니다.

겹침 자동 해결

이 확인란을 선택하면 겹침 상태를 자동으로 탐지하여 겹침 측점을 제거할 수 있습니다. 복합 또는 반향 상황의 경우 첫 번째 원곡선의 끝 최대 편경사 측점과 두 번째 원곡선의 시작 최대 편경사 간의 모든 변환 측점이 제거됩니다. 이 옵션은 편경사가 전체 선형에 적용될 때만 사용할 수 있습니다.

주: 이 옵션을 선택하면 모든 겹침 상황에 대한 교정 작업이 이루어집니다. 자동 겹침을 제거하려면 이 확인란을 선택취소하고 편경사를 다시 계산합니다.
