현재 중심선에 측점에서 간격띄우기를 사용하여 새 점을 작성할 수 있습니다.
주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.
측량 명령 윈도우에서 측점 간격띄우기로 점을 작성하려면
- 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 중심선 메뉴
측점/간격띄우기를 클릭합니다. - 작성할 점의 점 식별자를 입력합니다. 주: 자동 점 번호 매기기가 켜져 있으면 다음 점 번호가 표시됩니다.
- 새 점의 측점을 입력합니다. 측점은 양수 또는 음수 값이 될 수 있습니다.
- 새 점의 간격띄우기를 입력합니다. 간격띄우기는 양수 또는 음수 값이 될 수 있습니다.
- 선택적으로 점에 대한 설명을 입력합니다.
측량 명령 언어를 사용하여 간격띄우기 위치에 점을 작성하려면
- 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령행에 다음을 입력합니다.
CL PT (점) [측점] (간격띄우기) (사각) (설명)
명령행 예
BEGIN CL1
NE 1 1000 1000
NE 2 1000 1500
NE 3 1300 1700
END
CL IS CL1
CL PT 100 200
! POINT 100 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Null>
CL PT 101 450 -91.44
! POINT 101 NORTH: 1091.4400 EAST: 1450.0000 ELEV: <Null>
102 600 152.4 50
! POINT 102 NORTH: 931.7283 EAST: 1572.2198 ELEV: <Null>
점 100은 간격띄우기를 0으로 하여 측점 200에 배치됩니다. 점 101은 왼쪽 간격띄우기 거리를 91.44로 하여 측점 450에 배치됩니다. 점 102는 오른쪽 간격띄우기 거리를 152.4로 하고 사각을 50으로 하여 측점 600에 배치됩니다.
주:
점 102 입력은 중복 명령을 사용합니다. 적절한 꼬리말을 입력하지 않으면 각도와 거리가 현재 단위로 설정됩니다.

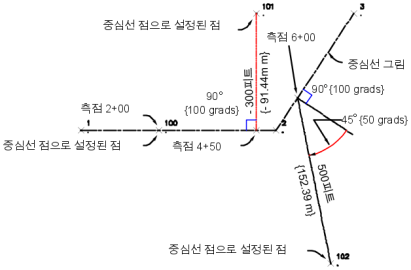

측점 간격띄우기에 의해 작성된 중심선 점
