정지 표고 편집기로 형상선, 측량 수치 및 구획선의 정점 표고를 편집합니다.
정지 표고 편집기를 사용하여 테이블 형식 대화상자에서 형상선 표고를 편집할 수 있습니다. 기존 지표면에서 표고를 지정할 수도 있습니다.
편집기에서 변경하는 경우 도면의 표고가 동적으로 변경됩니다.
편집기에서 각 정점은 자체 행에 화면표시되고 삼각망이나 원으로 표시됩니다.
행을 클릭하면 표식기가 도면에 표시되어 현재 위치한 정점을 나타냅니다.
- 녹색 삼각형
은 주 수평 지오메트리 점을 나타내는 점을 표시합니다. 예를 들어, 형상선을 작성할 때 모든 끝점은 삼각형으로 표시됩니다. IP(Intersection Point)를 삽입하면 삼각형으로도 표시됩니다. - 흰색 삼각형
은 두 개의 형상선이 교차하지만 해당 위치에 지오메트리 점이 없는 분할 점을 나타냅니다. 이러한 점의 표고를 직접 편집할 수 없습니다. 자세한 내용은 형상선 부지 특성 정보를 참고하십시오. - 원
은 표고 변경 점을 표시합니다. 정지 표고 편집기에서 표고점 삽입 아이콘을 사용하여 새 표고점을 삽입합니다. - 기울기 화살표는 세그먼트 중간점에 표시되어(아래를 가리킴) 형상선 흐름 방향을 나타내고 하나의 행을 선택할 때 편집되는 세그먼트를 표시합니다.
주: 정점을 다른 교차 형상선과 공유하는 경우 작은 + 기호
이 해당 행의 아이콘과 함께 표시됩니다.

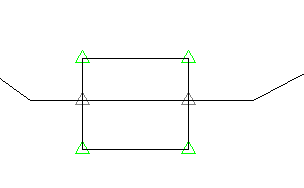

이 해당 행의 아이콘과 함께 표시됩니다. 형상선, 로트선 또는 측량 수치와 같은 두 개의 형상이 교차하고 해당 위치에 지오메트리 점이 두 형상에 모두 없는 경우 분할 점이 작성됩니다. 이 점은 교차점에서 표고가 동일해야 하는 두 개의 교차하는 세그먼트 기울기로 제어되기 때문에 직접 편집할 수 없습니다. 두 표고가 다른 경우 구배 변경이 다른 구배 변경의 표고와 일치하는 표고로 삽입됩니다.
스타일이 다른 두 개의 형상선이 교차하는 경우 우선순위가 높은 형상선이 표고를 설정하도록 형상선 스타일에 우선순위를 지정할 수 있습니다. 스타일이 없는 형상선은 우선순위가 가장 낮습니다. 형상선 부지 특성 대화상자의 옵션 탭을 사용하여 형상선 스타일 우선순위를 설정합니다.
두 형상선의 스타일이 같거나 스타일이 없는 경우 마지막으로 수정된 형상선이 우선하므로 다른 형상선이 해당 점에서 끊어집니다. 해당 점에서 표고를 제어하려면 IP 삽입 명령을 사용하여 분할 점에서 정점을 작성합니다.
