호/선 교차로를 작성하려면

두 점으로 설정된 선과 반지름 점 및 반지름으로 설정된 호의 교차로를 계산할 수 있습니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

측량 명령 윈도우에서 호/선 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 호/선을 클릭합니다.
  3. 호 중심의 점 식별자를 입력합니다.
  4. 호의 반지름을 입력합니다.
  5. 선의 시작점 식별자를 입력합니다.
  6. 선의 앞쪽 또는 방향 점을 입력합니다.
  7. 간격띄우기를 입력합니다.
  8. 다음 옵션 중 하나를 입력합니다.
    • N: 가장 북쪽의 교차로를 선택합니다.
    • S: 가장 남쪽의 교차로를 선택합니다.
    • E: 가장 동쪽의 교차로를 선택합니다.
    • W: 가장 서쪽의 교차로를 선택합니다.
    • R: 가장 가까운 교차로를 선택합니다.
    • F: 가장 먼 교차로를 선택합니다. 1: 교차로 1을 선택합니다.
    • 2: 교차로 2를 선택합니다.
    • A: 교차로를 모두 선택합니다.
    • P: 포인팅 장치로 교차로를 선택합니다.

측량 명령 언어를 사용하여 호/선 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    ARCLN [점] [반지름] [점 1] [점 2] [간격띄우기]

명령행 예

NE 1 100 100

NE 2 200 200

NE 3 250 100

ARCLN 3 200 1 2 -100

! INTERSECTION # 1 NORTH:387.066972 EAST:245.645615

! INTERSECTION # 2 NORTH:104.354385 EAST:-37.066972

교차로는 점 3을 중심으로 반지름이 200인 호와 점 1과 2 사이에서 왼쪽으로 간격띄우기 거리를 100으로 하여 그려진 선 사이에 배치됩니다.

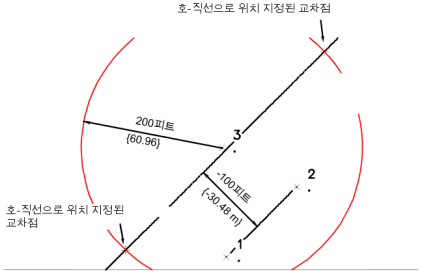

호와 선의 교차로
