점 구름 영역을 지정하여 추출할 점을 지정할 수 있습니다. 작성된 지표면은 소스 점 구름 객체를 참조합니다. 점 구름 객체를 변경하면 지표면 정의가 만료된 것으로 렌더링되며 통합관리 트리에서 지표면 노드 옆에 만료 아이콘이 표시됩니다.
점 구름 변경 사항이 적용되도록 지표면을 자동으로 재작성하려면 점 구름 도구 패널에서 자동 업데이트를 선택합니다.
튜토리얼: 지표면에 점 구름 데이터 추가
- 점 구름 객체가 있는 도면을 엽니다.
- 점 구름 객체를 선택하거나 수정 탭
지면 데이터 패널
점 구름
을 클릭합니다. 주: 정확한 TIN 지표면을 작성하기 위해 기본 객체 밀도를 유지할 필요가 없을 수 있습니다. 점 구름이 너무 밀집하면 밀도 값이 줄어들도록 점 밀도 슬라이드를 끌어 옮깁니다.
-
탭
패널
찾기를 클릭합니다.
- 지표면에 점 추가 마법사의 지표면 옵션 페이지에서 다음 중 하나를 수행합니다.
- TIN 지표면을 작성하려면 새 지표면에 점 추가를 선택합니다.
- 기존 지표면에 점을 추가하려면 기존 지표면에 점 추가를 선택합니다. 현재 도면에 지표면이 없으면 이 옵션을 사용할 수 없습니다.
- 새 지표면에 점 추가를 선택한 경우 지표면 이름을 지정하고 필요한 설명을 입력하고 지표면에 스타일을 적용합니다.
- 다음을 클릭합니다.
- 영역 옵션 페이지에서 점 구름 영역 옵션을 지정합니다.
- 점 구름 범위을 선택한 경우 다음을 클릭합니다. 점 구름 경계 내의 모든 점이 지표면 작성에 사용됩니다.
- 윈도우, 윈도우 다각형 또는 객체를 선택한 경우 도면에서 영역 정의를 클릭하고 도면 내 점 구름 영역을 지정합니다. Enter 키를 누릅니다.
- 다음을 클릭하여 점 추가 작업에 대한 요약을 살펴보거나 선택적으로 마침을 클릭합니다.
지표면이 작성되어 지표면 이름이 통합관리 트리의 지표면 집합 아래에 표시됩니다.

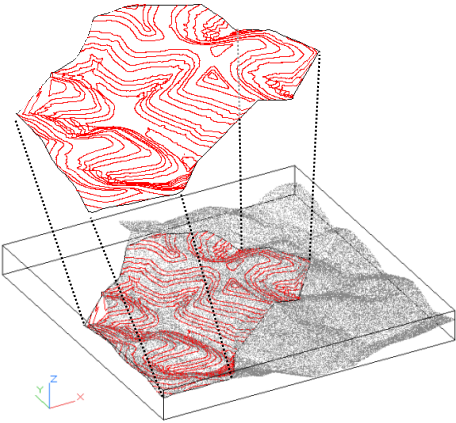

다음 도면에서는 윈도우 다각형 옵션을 사용하여 지정된 점 구름 영역에서 작성한 TIN 지표면의 3D 뷰를 보여줍니다.
