여러 압력식 관망 요소의 표고를 변경하려면

압력식 관망 요소의 깊이를 변경하려면 이 명령을 사용하십시오.

  1. 압력식 관망을 선택합니다. 압력식 관망 상황에 맞는 리본 탭이 표시됩니다.
  2. 수정 패널에서 네트워크 편집 종단 계획 배치 도구 를 클릭합니다.
  3. 표고 변경 을 클릭합니다.
  4. 편집할 요소를 선택합니다.
  5. 기준점과 끝 점을 지정합니다. 이러한 점은 표고 편집의 깊이와 뱡향(양수 또는 음수)을 정의합니다.

    표고를 수정할 경우 측점, 길이 및 곡관 각도가 변경되지 않습니다. 이동하는 요소 간의 연결은 유지되지만, 선택한 시작 점과 끝 점에서는 연결이 끊어집니다.

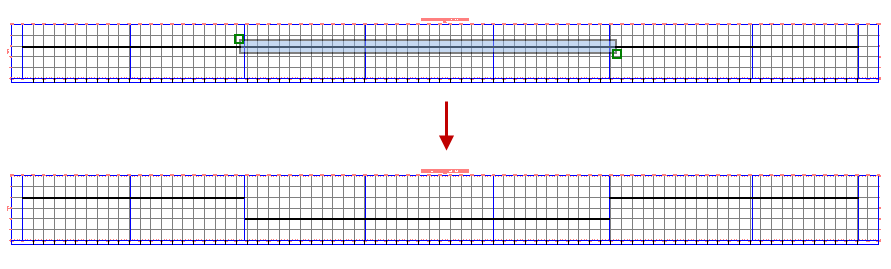

  6. 다음 그림에서는 편집할 요소 선택과 요소 표고의 변경 결과를 보여줍니다.
