방향각/방향각 교차로를 작성하려면

기존 점에서 두 개의 무한선이 서로 교차하는 점을 찾을 수 있습니다.

교차로를 찾은 후 새로운 점 식별자를 지정하여 이 교차로를 저장할 수 있습니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

측량 명령 윈도우에서 방향각/방향각 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 방향각/방향각을 클릭합니다.
  3. 첫 번째 방향각의 시작점 번호를 입력합니다.
  4. 이 점에서의 방향각을 입력합니다.
  5. 첫 번째 점의 사분점을 입력합니다.
  6. 첫 번째 점의 간격띄우기를 입력합니다.
  7. 두 번째 방향각의 시작점 번호를 입력합니다.
  8. 이 점에서의 방향각을 입력합니다.
  9. 두 번째 점의 사분점을 입력합니다.
  10. 두 번째 점의 간격띄우기를 입력합니다.

측량 명령 언어를 사용하여 방향각/방향각 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BB [점 1] [방향각 1] [사분점 1] [간격띄우기 1] [점 2] [방향각 2] [사분점2] [간격띄우기 2]

명령행 예

NE 1 100 100

NE 2 200 200

BB 1 66.6667 1 50 2 33.3333 2 50

! INTERSECTION # 1 NORTH:100.000000 EAST:200.000000

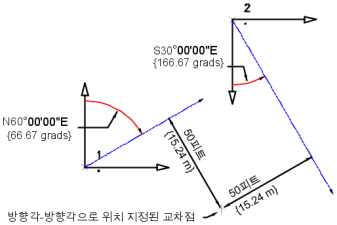

교차로는 점 1에서 오른쪽으로 간격띄우기 거리를 50피트로 하여 그려진 N66.6667"E 방향각과 점 2에서 오른쪽으로 간격띄우기 거리를 50피트로 하여 그려진 S33.3333" 방향각 사이에 배치됩니다.
