중심선을 정의하려면

중심선을 정의하려면 그림 이름, 시작 측점 및 시작점 번호를 지정합니다.

중심선 밖의 점을 사용하여 시작 측점을 결정하면 수직선이 설정되고 그 교차가 시작 측점이 됩니다. 따라서 시작 측점을 설정하는 데 사용하는 점은 중심선의 특정 다리에 인접해야 합니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

측량 명령 윈도우 메뉴에서 중심선을 정의하려면

1. 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
2. 중심선 메뉴 그림 중심선 정의를 클릭합니다.
3. 중심선에 대한 그림 이름을 입력합니다.
4. 시작 측점 값을 입력합니다.
5. 시작 측점 식별자를 입력합니다. 측점이 시작되는 위치입니다. 시작 측점은 시작 측점 식별자와 중심선의 수직 교차입니다.

측량 명령 언어를 사용하여 중심선을 정의하려면

1. 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
2. 명령행에 다음을 입력합니다.

   CL IS [그림] (측점) (점)

명령행 예

다음 예에서는 명령 순서의 시작 부분에서 중심선 그림을 그리는 방법을 설명합니다.

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

NE 4 1100 1100

CL IS CL1 500 4

! 그림 CL1은 현재 중심선입니다.

! 시작 측점: 400.00 끝 측점: 1260.56

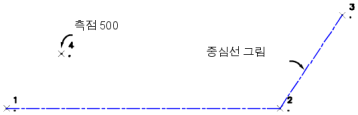

그림 CL1은 현재 중심선입니다. 측점 5+00에 점 4를 지정하면 측점 4+00에서 중심선이 시작됩니다.
