측점 및 간격띄우기를 사용하여 기준선에서 새 점을 작성하려면

측점/간격띄우기 명령으로 기존 기준선을 참조하여 기준선의 측점과 간격띄우기 거리를 지정하면 새 점을 작성할 수 있습니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

측량 명령 윈도우에서 측점 및 간격띄우기로 점을 작성하려면

1. 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
2. 기준선 메뉴 측점/간격띄우기를 클릭합니다.
3. 작성할 점의 점 식별자를 입력합니다.
   주: 자동 점 번호 매기기가 켜져 있으면 다음 점 번호가 표시됩니다.
4. 새 점의 측점을 입력합니다. 측점은 양수 또는 음수 값이 될 수 있습니다.
5. 새 점의 간격띄우기를 입력합니다. 간격띄우기는 양수 또는 음수 값이 될 수 있습니다.
6. 선택적으로 새 점의 설명을 입력합니다.

측량 명령 언어를 사용하여 기준선에서 간격띄우기 거리에 점을 작성하려면

1. 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
2. 명령행에 다음을 입력합니다.

   BL PT (점 1) [측점] (간격띄우기) (설명)

명령행 예

NE 1 1000 1000

STN 1

ZD 2 100 121.92

BL IS 1 2 0

BL PT 3 220 15.24

! POINT 3 NORTH: 946.7889 EAST: 1214.0113 ELEV:<Null>

BL PT 4 270 -15.24

! POINT 4 NORTH: 968.1235 EAST: 1268.5445 ELEV: <Null>

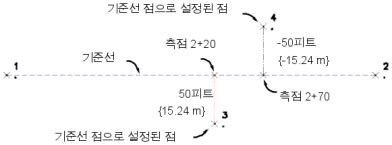

점 3은 측점 2+20에서 기준선의 오른쪽으로 15.24 떨어진 지점에 있고 점 4는 측점 2+70에서 기준선의 왼쪽으로 15.24 떨어진 지점에 있습니다. 적절한 꼬리말을 입력하지 않으면 거리가 현재 단위로 설정됩니다.

간격띄우기 거리에 작성된 기준선
