점, 방위각 및 간격띄우기로 설정된 선과 호 사이 교차로를 찾을 수 있습니다.
주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.
측량 명령 윈도우에서 방위각으로 결정된 선과 호의 교차로를 계산하려면
- 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 교차로 메뉴
호/방위각을 클릭합니다.
- 호 중심의 점 번호를 입력합니다.
- 호의 반지름을 입력합니다.
- 선의 시작점 번호를 입력합니다.
- 선에 방위각을 입력합니다.
- 간격띄우기를 입력합니다.
- 다음 옵션 중 하나를 입력합니다.
- N: 가장 북쪽의 교차로를 선택합니다.
- S: 가장 남쪽의 교차로를 선택합니다.
- E: 가장 동쪽의 교차로를 선택합니다.
- W: 가장 서쪽의 교차로를 선택합니다.
- R: 가장 가까운 교차로를 선택합니다.
- F: 가장 먼 교차로를 선택합니다.
- 1: 교차로 1을 선택합니다.
- 2: 교차로 2를 선택합니다.
- A: 교차로를 모두 선택합니다.
- P: 포인팅 장치로 교차로를 선택합니다.
측량 명령 언어를 사용하여 방위각으로 결정된 선과 호의 교차로를 계산하려면
- 도구공간의 측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령행에 다음을 입력합니다.
ARCAZ [점] [반지름] [점 1] [방위각] [간격띄우기]
명령행 예
NE 1 100 100
NE 2 200 200
ARCAZ 2 200 1 50 50
! INTERSECTION # 1 NORTH:274.411634 EAST:385.641883
! INTERSECTION # 2 NORTH:30.099879 EAST:94.482471

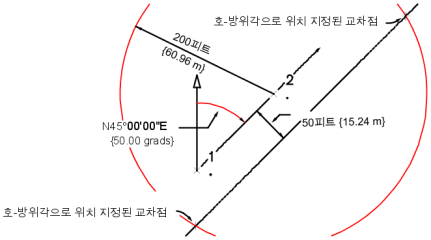

교차로는 점 2를 중심으로 반지름이 200인 호와 점 1에서 오른쪽으로 간격띄우기 거리를 50으로 하여 그려진 50.0000 방위각 사이에 배치됩니다.

방위각에 의해 결정된 호와 선의 교차로
