선형 확폭구간 정보

선형을 따라 지정된 길이에 대해 확폭구간을 적용할 수 있습니다.

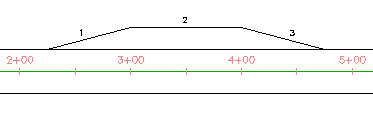

각 확폭구간에는 진입 구간 및 출구 구간의 변환 영역이 포함됩니다. 그림에서 중심 선형의 방향을 기준으로 할 때 영역 1은 진입 구간 변환이고 영역 3은 출구 구간 변환입니다. 이러한 변환의 길이 및 쉐이프에 대한 기본값은 AddWidening 명령에 대한 명령 설정에 의해 결정됩니다.

변환은 지정된 확폭구간 시작 및 끝 측점에서 앞뒤로 확장됩니다. 표시된 예에서 확폭구간은 측정 3+00에서 시작되고 변환 길이는 75이므로 진입 구간 변환은 2+25에서 시작됩니다.

교차로의 연석 굴곡부 선형을 편집하여 한쪽이나 양쪽에 확폭구간을 추가할 수 있습니다. 일반적으로 이 확폭구간 유형은 연석 굴곡부에 진입할 때 회전 차선을 형성하거나 연석 굴곡부에서 진출할 때 병합 차선을 형성합니다.

또한 자동 확폭구간을 동적 간격띄우기 선형에 추가할 수 있습니다.

주: 레일 선형을 제외한 모든 선형 유형에 확폭구간을 추가할 수 있습니다. 확폭구간을 다른 확폭구간에 추가할 수 있습니다.

선형 명령에 대한 명령 설정에서, 확폭구간 및 변환이 확폭구간 상황에 따라 작성되는 방법에 대한 기본 동작을 조정하도록 다양한 옵션을 구성할 수 있습니다. 예를 들어 AddWidening 명령에서, 원곡선 주변에 선형 변환 옵션으로 확폭구간 상황에 따라 선형 변환이 작성되는 방법에 대한 기본 설정을 구성할 수 있습니다. 자세한 내용은 피쳐 설정 편집 - 선형 대화상자를 참고하십시오.
