선형 측점 간격띄우기 레이블에 대해 작업하려면

도면의 고정점에서 측점 간격띄우기 레이블을 추가합니다. 측점 간격띄우기 레이블에서는 점 표식기를 사용하여 측점 간격띄우기 점을 찾기 때문에 표식기 스타일도 지정해야 합니다.

주: 특성 팔레트를 사용하여 측점/간격띄우기 레이블이 참조하는 선형을 변경할 수 있습니다. 여러 레이블을 선택하고 이들 레이블이 참조하는 선형을 모두 한 번에 변경할 수 있습니다.

고정 점에 측점 간격띄우기 레이블을 추가하려면

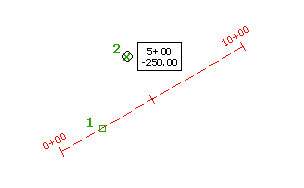

선택된 선형 (1)에 대해 원하는 점 (2)의 XY 위치를 지정합니다. 선형이 이동되면 점의 X-Y 위치는 유지되지만 새 측점과 간격띄우기 거리를 표시하도록 레이블은 업데이트됩니다.

주: 선형을 편집하는 경우 측점/간격띄우기 - 고정점 명령을 사용하여 추가한 레이블은 이동하지 않습니다.
  1. 주석 탭레이블 및 테이블 패널레이블 추가 메뉴선형측점/간격띄우기 – 고정을 클릭합니다.
  2. 레이블을 지정할 선형을 선택합니다.
  3. 레이블을 지정할 점 위치를 선택합니다.

상대점에 대해 측점 간격띄우기 레이블을 추가하려면

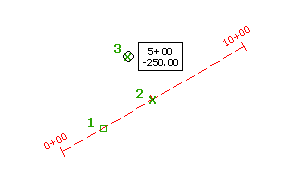

선택된 선형 (1)에 대해 원하는 측점 (2)와 간격띄우기 거리 (3)을 지정합니다. 선형을 이동하면 레이블도 함께 이동하여 상대 측점 및 간격띄우기 위치가 유지됩니다.

주: 선형을 이동하는 경우 측점/간격띄우기 명령을 사용하여 추가한 레이블도 연관된 점과 함께 이동합니다.
  1. 주석 탭레이블 및 테이블 패널레이블 추가 메뉴선형측점/간격띄우기를 클릭합니다.
  2. 레이블을 지정할 선형을 선택합니다.
  3. 레이블을 지정할 측점 및 간격띄우기 거리를 선택합니다.
