횡단구성요소를 삽입 및 대치하려면

도구 팔레트에서 횡단구성요소를 삽입하려면

도구 팔레트에서 도면에 추가하여 횡단구성요소를 작성할 수 있습니다. 도구 팔레트에서 횡단구성요소를 선택한 후 표준횡단 기준선이나 표준횡단에 부착된 횡단구성요소에 추가할 수 있습니다. 횡단구성요소를 도면에만 추가하고 표준횡단과 연결하지 않을 수도 있습니다. 이것을 분리된 횡단구성요소라고 합니다.

  1. 도구 팔레트 윈도우를 표시합니다.

    홈 탭팔레트 패널을 클릭합니다.

  2. 도구 팔레트 윈도우에서 원하는 횡단구성요소를 클릭합니다.
  3. 다음 중 하나를 수행합니다.
    • 횡단구성요소를 표준횡단에 추가하려면 도면의 표준횡단에서 표현기호 점을 선택합니다.
    • 횡단구성요소를 표준횡단과 연결하지 않고 도면에 추가하려면 Enter 키를 누른 후 도면의 한 위치를 클릭합니다.

통합관리 트리의 표준횡단 집합의 상위 표준횡단 아래 횡단구성요소 이름이 표시됩니다

이후에 표준횡단의 원래 삽입점에서 횡단구성요소를 이동하는 경우 횡단구성요소 수정 패널에서 표준횡단에서 간격띄우기 해제를 클릭하거나 명령행에 SubassemblyClearOffset을 입력하여 해당 점으로 돌아갈 수 있습니다.

표준횡단에서 간격띄우기 해제 버튼은 선택된 횡단구성요소가 표준횡단의 일부이고 원래 삽입점에서 이동된 경우에만 활성화됩니다.

기존의 두 횡단구성요소 사이에 횡단구성요소를 삽입하려면

  1. 도구 팔레트에서 또는 컨텐츠 검색기를 통해 도구 카탈로그에서 횡단구성요소를 선택합니다.
  2. 표준횡단에서 표식기 점을 선택하라는 메시지가 표시되면 I를 입력합니다.

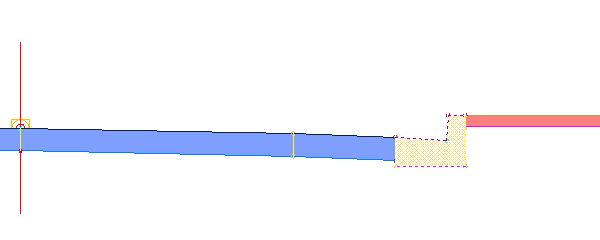

  3. 횡단구성요소를 클릭하여 이 횡단구성요소 다음에 새 횡단구성요소를 삽입합니다.
    주: 또는 B를 입력하고 횡단구성요소를 클릭하여 이 횡단구성요소 앞에 새 횡단구성요소를 삽입합니다.

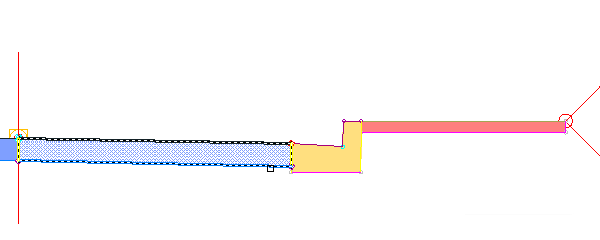

    새 횡단구성요소가 삽입되고 이 횡단구성요소 다음의 횡단구성요소가 강조 표시되어 새 횡단구성요소의 가장 바깥쪽 맨 위 부착점에 부착됩니다.

  4. 강조 표시된 횡단구성요소에 대한 새 부착점을 클릭하거나 Enter 키를 눌러 현재 위치를 사용합니다.
  5. Esc 키를 눌러 명령을 종료합니다.

기존 횡단구성요소를 새 횡단구성요소로 대치하려면

  1. 도구 팔레트에서 또는 컨텐츠 검색기를 통해 도구 카탈로그에서 횡단구성요소를 선택합니다.
  2. 표준횡단 내에서 표식기 점을 선택하라는 프롬프트가 나타나면 R를 입력합니다.
  3. 대치할 횡단구성요소를 클릭합니다.
  4. 기존 횡단구성요소에 매핑된 대상이 있는 경우 작업 대화상자가 표시됩니다. 다음 옵션 중 하나를 선택합니다.
    • 유사한 대상 유지: 표준횡단을 사용하는 모든 코리더에서 해당 대상이 유지됩니다. 유사한 대상을 유지하는 기능은 모든 대상 유형에서 지원됩니다.
      주: 유사한 대상은 대상 이름으로 결정됩니다. 예를 들어, 기존 횡단구성요소에서 사용하는 "Width"라는 폭 또는 간격띄우기 대상은 대치 횡단구성요소에 "Width"라는 폭 또는 간격띄우기 대상이 있는 경우 유지됩니다.
    • 유사한 대상 지우기: 표준횡단을 사용하는 모든 코리더에서 새 횡단구성요소의 유사한 대상은 <없음>으로 설정됩니다.

    새 횡단구성요소가 삽입됩니다.

  5. Esc 키를 눌러 명령을 종료합니다.
