이 섹션에서는 관망 요소를 나타내는 데 일반적으로 사용되는 일부 용어에 대해 설명합니다.
구조물 용어
- 상단. 맨홀 또는 집수정(접합) 구조물의 맨 위 표고입니다.
- 프레임. 맨홀의 토피고에 대한 지지대 또는 집수정의 유입망입니다. 프레임, 토피고 및 유입망의 맨 위 표고는 일반적으로 삽입(상단) 표고와 일치합니다.
- 토피고. 맨홀 서비스 제공 또는 검사에 사용되는 맨홀의 맨 위 액세스 토피고입니다. 토피고의 모양은 일반적으로 원형이지만, 제거될 때 맨홀로 떨어지지 않도록 하기 위해 삼각형일 수도 있습니다. 토피고는 프레임에 놓이며 일반적으로 주철로 만들어집니다.
- 유입망. 집수정의 맨 위 유입구입니다. 집수정에는 일반적으로 지표수가 구조물로 유입될 수 있도록 많은 유입구가 포함되어 있습니다. 유입망은 프레임에 놓이며 일반적으로 주철로 만들어집니다. 유입망은 다양한 쉐이프를 가질 수 있지만 일반적으로 원형 또는 사각형입니다.
- 바닥 및 집수정 깊이. 바닥(sump)이란 catch basin(집수정)처럼 접합 구조물의 내부에 있는 맨 아래 영역 또는 챔버입니다. 바닥 영역이 집수 찌꺼기에 대한 저장소로 사용되는 경우도 있습니다. 집수정 깊이는 구조물 내부의 맨 아래에서부터 구조물에 연결된 모든 파이프의 최저 관저고까지의 거리를 참조합니다. 특정 유형의 구조물에 대한 집수정 깊이는 설계 요구 사항에 따라 다를 수 있습니다. 맨홀에는 일반적으로 집수정 깊이가 없습니다.

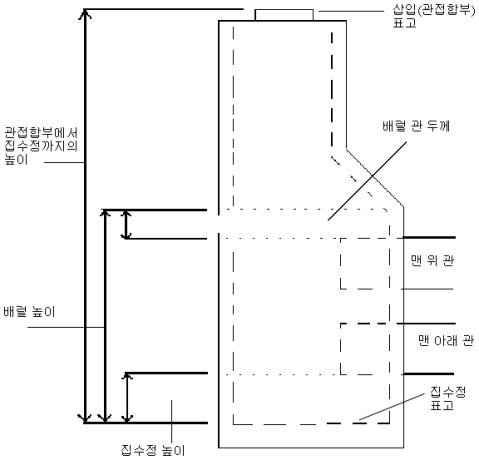

다음 그림은 일반 접합 구조물의 구성요소 위치를 보여 줍니다.
파이프 용어
- 관저고. 파이프 내부의 맨 아래 표고입니다. 흐름선이라고도 합니다.
- 크라운. 파이프 내부의 맨 위 표고입니다.
- 파이프 중심선 표고. 파이프 중심선의 표고입니다.
- 토피고 또는 깊이. 파이프의 맨 위 외부 요소의 위에 있는 재료의 깊이를 나타냅니다.
- 경사. 파이프의 경사도를 나타내는 데 사용될 경우 경사도는 가파름의 측정 값입니다. 파이프의 경사는 높이/너비 또는 깊이/너비로 정의됩니다. 여기서 높이는 파이프 길이의 너비를 따라 수평으로 측정한 표고 차입니다. 경사는 일반적으로 퍼센트로 표시됩니다. 예를 들어, 파이프의 경사가 2%라면 가로로 100피트마다 파이프가 2피트 높아진다는 의미입니다. AutoCAD Civil 3D에서는 대화상자와 도면의 레이블에 경사가 다양한 방식으로 표시될 수 있습니다.
