방향각 거리를 사용하여 그림 정점을 작성하려면

현재 그림 정점에서 지정된 방향으로 새 정점을 작성합니다. 이 명령을 제대로 수행하려면 그림에 적어도 정점이 하나 이상 있어야 합니다.

현재 그림에서 지정된 방향으로 새 정점을 작성하려면

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    FIGURE BRG-DIST [방향각] [사분점] [거리]

명령행 예

BEG BFIG

FIG NE 1000 1000

FIG BD 61.1111 1 30.480

AZIMUTH: 61.1111 DISTANCE: 30.4800

NORTH: 1014.6902 EAST: 1026.7063

END

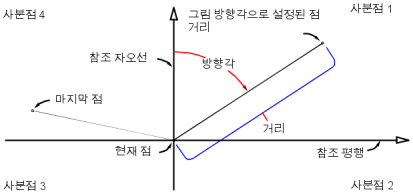

다음 그림은 그림 방향각 거리 명령을 설명합니다.
