피쳐 설정 편집 - 지표면 대화상자

이 대화상자를 사용하여 지표면 관련 설정을 보고 변경합니다.

이 항목에서는 모든 지표면 관련 설정 편집 대화상자의 설정(도면 수준, 피쳐 수준 및 명령 수준)에 대해 설명합니다.

도면, 피쳐 및 명령 설정과 해당 상호 작용에 대한 일반적인 내용은 표준 설정 대화상자의 컨트롤 정보를 참고하십시오.

도면 수준 주변 설정에 대한 자세한 내용은 주변 설정 탭(도면 설정 대화상자)을 참고하십시오.

주: 코리더 지표면을 작성할 때 CreateSurface 명령 설정이 사용됩니다.

기본 스타일

이러한 설정을 사용하여 지표면 및 지표면 관련 레이블에 지정되는 기본 스타일을 정의합니다.

지표면 기본 스타일

기본 지표면 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 지표면 기본 스타일 대화상자에서 스타일을 선택합니다.

표식기 스타일

기본 표식기 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 표식기 스타일 대화상자에서 스타일을 선택합니다.

지표면 표고점 레이블 스타일

기본 표고점 레이블 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 지표면 표고점 레이블 스타일 대화상자에서 스타일을 선택합니다.

지표면 경사 레이블 스타일

기본 경사 레이블 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 지표면 경사 레이블 스타일 대화상자에서 스타일을 선택합니다.

렌더 재료

기본 렌더 재료를 지정합니다. 값 열을 클릭한 후 을 클릭하여 렌더 재료 대화상자에서 렌더 재료를 선택합니다.

기본 이름 형식

이 설정을 사용하여 새 지표면에 대한 기본 이름 형식을 지정합니다. 값 열을 클릭하고 을 클릭하여 이름 템플릿 대화상자에서 변경합니다.

등고선 레이블 지정 기본값

이러한 설정을 사용하여 지표면 레이블에 할당되는 기본값을 지정합니다.

등고선 레이블 선 표시

등고선 레이블 선을 표시할지 여부를 지정합니다.

주 지표면 등고선 레이블 스타일

기본 주 등고선 레이블 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 주 지표면 등고선 레이블 스타일 대화상자에서 스타일을 선택합니다.

지표면 등고선 보조 레이블 스타일

기본 보조 등고선 레이블 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 지표면 등고선 보조 레이블 스타일 대화상자에서 스타일을 선택합니다.

지표면 등고선 사용자 정의 레이블 스타일

기본 사용자 정의 등고선 레이블 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 지표면 등고선 사용자 정의 레이블 스타일 대화상자에서 스타일을 선택합니다.

지표면 기본값

기본 재작성 - 자동

지표면 재작성 명령의 기본 설정으로 자동을 지정합니다.

등고선 레이블 지정 추가

주: 이 특성 그룹은 AddContourLabelingGroup 명령 설정에 액세스할 때 표시됩니다.

이 설정을 사용하여 지표면 레이블에 할당되는 기본값을 지정합니다.

등고선의 간격

등고선을 따라 레이블 간의 기본 거리를 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 그래픽적으로 거리를 선택합니다.

가져오기 옵션

주: 이 특성 그룹은 AddSurfaceFromDemFile 및 CreateSurfaceGridFromDemFile 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면 작성 시 할당되는 기본값을 지정합니다.

사용자 Null 표고 사용

DEM 파일에서 지표면을 가져올 때 사용자 Null 표고를 사용할지 여부를 지정합니다.

Null 표고

DEM 파일에서 지표면을 가져올 때 사용되는 기본 사용자 Null 표고를 지정합니다.

지표면 작성

주: 이 특성 그룹은 CreateSurface 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면 작성 시 할당되는 기본값을 지정합니다.

지표면 기본 유형

지표면을 작성할 때 사용할 기본 지표면 유형을 지정합니다. 자세한 내용은 지표면 작성 정보를 참고하십시오.

지표면 이름 템플릿
새 표면을 작성할 때 사용할 이름 템플릿을 지정합니다. 자세한 내용은 이름 템플릿 대화상자를 참고하십시오.
절토 비율
토량 계산에 적용할 잘라내기 비율을 지정합니다. 일반적으로 재료가 제거된 후 재료 물량이 확장되므로 잘라내기 비율은 일반적으로 1.0보다 큰 값으로 설정되고 팽창이나 확장을 나타냅니다. 예를 들어 잘라내기 비율이 1.2인 경우 1.0 입방 미터의 재료가 제거될 때마다 1.2 입방 미터의 물량 전송을 고려해야 합니다.
성토 비율
토량 계산에 적용할 채우기 비율을 지정합니다. 재료가 채우기로 사용되는 경우 일반적으로 재료가 압축되므로 채우기 비율은 일반적으로 1.0보다 크게 설정되고, 채우기로 사용될 때 재료의 압축 또는 수축을 나타냅니다. 예를 들어 채우기 요인이 1.2인 경우 채우기 부지에 1.0 입방 미터의 재료가 필요할 때마다 1.2 입방 미터의 해당 재료를 전송해야 합니다. 예를 들어, 재료가 채우기로 사용되어 원래 값의 93%로 압축된 경우, 채우기 요인으로 1.075(1.0을 .93으로 나눈 값)를 입력하면 추가해야 할 여분의 재료를 보충할 수 있습니다.
그리드 지표면 X 간격

그리드 지표면 X 간격의 기본값을 지정합니다.

그리드 지표면 Y 간격

그리드 지표면 Y 간격의 기본값을 지정합니다.

그리드 지표면 방향

그리드의 기본 방향을 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 그래픽적으로 방향을 선택합니다.

토량 지표면 작성

주: 이 특성 그룹은 VolumesDashboard 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 토량 대시보드에서 토량 지표면 작성 시 할당할 기본값을 지정합니다.

토량 지표면 기본 유형

토량 지표면을 작성할 때 사용할 기본 토량 지표면 유형을 지정합니다. 자세한 내용은 지표면 작성 정보를 참고하십시오.

토량 지표면 이름 템플릿
새 토량 지표면을 작성할 때 사용할 이름 템플릿을 지정합니다. 자세한 내용은 이름 템플릿 대화상자를 참고하십시오.
절토 비율
토량 계산에 적용할 잘라내기 비율을 지정합니다. 일반적으로 재료가 제거된 후 재료 물량이 확장되므로 잘라내기 비율은 일반적으로 1.0보다 큰 값으로 설정되고 팽창이나 확장을 나타냅니다. 예를 들어 잘라내기 비율이 1.2인 경우 1.0 입방 미터의 재료가 제거될 때마다 1.2 입방 미터의 물량 전송을 고려해야 합니다.
성토 비율
토량 계산에 적용할 채우기 비율을 지정합니다. 재료가 채우기로 사용되는 경우 일반적으로 재료가 압축되므로 채우기 비율은 일반적으로 1.0보다 크게 설정되고, 채우기로 사용될 때 재료의 압축 또는 수축을 나타냅니다. 예를 들어 채우기 요인이 1.2인 경우 채우기 부지에 1.0 입방 미터의 재료가 필요할 때마다 1.2 입방 미터의 해당 재료를 전송해야 합니다. 예를 들어, 재료가 채우기로 사용되어 원래 값의 93%로 압축된 경우, 채우기 요인으로 1.075(1.0을 .93으로 나눈 값)를 입력하면 추가해야 할 여분의 재료를 보충할 수 있습니다.
그리드 지표면 X 간격

그리드 지표면 X 간격의 기본값을 지정합니다.

그리드 지표면 Y 간격

그리드 지표면 Y 간격의 기본값을 지정합니다.

그리드 지표면 방향

그리드의 기본 방향을 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 그래픽적으로 방향을 선택합니다.

작성 옵션

주: 이 특성 그룹은 CreateSurface, CreateSurfaceGridFromDemFile 및 VolumesDashboard 명령 설정에 액세스할 때 (여러 형식으로) 표시됩니다.

이러한 설정을 사용하여 지표면 작성 시 할당되는 작성 옵션을 지정합니다.

주: 지표면을 작성할 때 이 설정을 사용하지만 LandXML, DEM 또는 TIN에서 지표면을 가져올 때는 사용하지 않습니다.
삭제된 종속 객체 복사

도면 객체가 삭제되는 경우 이 객체를 지표면 정의 항목에 복사할 것인지 여부를 지정합니다.

다음보다 작은 표고 제외

지표면을 작성할 때 특정 값보다 작은 표고를 제외할 것인지 여부를 지정합니다.

표고 <

다음보다 작은 표고 제외 특성을 예로 설정한 경우 제외할 표고를 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 표고를 선택합니다.

다음보다 큰 표고 제외

지표면을 작성할 때 특정 값보다 큰 표고를 제외할 것인지 여부를 지정합니다.

표고 >

다음보다 큰 표고 제외 특성을 예로 설정한 경우 제외할 표고를 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 표고를 선택합니다.

최대 각도 사용

삼각망이 인접한 TIN 선 사이의 최대 각도를 초과하는지 확인하기 위해 TIN의 외부 외곽선에서 삼각망을 평가할지 여부를 지정합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당). 최대 각도 사용을 예로 설정한 경우 TIN의 외부 경계에서 삼각망을 평가합니다. 외곽선 모서리에 면하고 있는 각도가 지정된 최대 각도를 초과할 경우 TIN에서 삼각망이 제거됩니다.

다음 그림에서는 최대 각도 사용 설정의 효과를 보여줍니다.

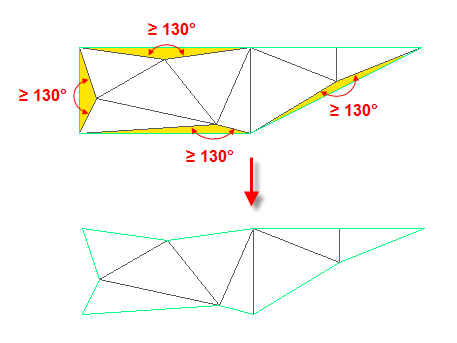

  • 인접한 TIN 선 사이의 최대 각도 설정이 130도로 설정된 경우 다음 그림에서 강조 표시된 삼각망이 제거됩니다.

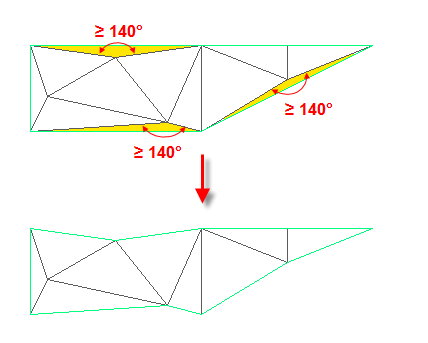

  • 인접한 TIN 선 사이의 최대 각도 설정이 140도로 설정된 경우 다음 그림에서 강조 표시된 삼각망이 제거됩니다.

이 프로세스는 반복적이므로, 삼각망이 제거되어 하나 또는 두 개의 새 경계 모서리가 노출되면 동일한 기준에 따라 새 경계 삼각망을 테스트 및 제거합니다. 이 작업에서는 외부 경계의 외곽선 이루고 있는 삼각망을 평가합니다. 내부 경계의 삼각망은 이 작업의 영향을 받지 않습니다.

인접한 TIN 선 사이의 최대 각도
최대 각도 사용 옵션에서 사용할 최대 각도를 지정합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당). 외곽선 모서리에 면하고 있는 각도가 지정된 최대 각도를 초과할 경우 TIN에서 삼각망이 제거됩니다.
주: 최대 삼각망 변 길이 사용 및 최대 각도 사용이 모두 예로 설정된 경우 최대 삼각망 변 길이 사용 작업 전에 최대 각도 사용 작업이 완료됩니다.
최대 삼각망 변 길이 사용

최대 삼각망 길이 특성에 지정된 길이를 초과하는 지표면 삼각망을 지표면 경계에서 제거할지 여부를 지정합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당).

최대 삼각망 길이

최대 삼각망 길이 사용 특성을 예로 설정한 경우 사용할 삼각망 길이를 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 길이를 선택합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당).

근접 브레이크라인을 표준으로 변환

지표면을 작성할 때 근접 브레이크라인을 표준 브레이크라인으로 변환할지 여부를 지정합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당).

교차 브레이크라인 허용

브레이크라인이 서로 교차할 수 있는지 여부를 지정합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당).

사용할 표고

교차 브레이크라인에 사용할 표고를 지정합니다(CreateSurface 및 VolumesDashboard 명령 설정만 해당).

  • 교차로에서 첫 번째 브레이크라인 표고 사용: 첫 번째 브레이크라인 표고를 사용하여 교차로의 표고를 결정합니다.
  • 교차로에서 마지막 브레이크라인 표고 사용: 마지막 브레이크라인 표고를 사용하여 교차로의 표고를 결정합니다.
  • 교차로에서 평균 브레이크라인 표고 사용: 첫 번째 브레이크라인과 마지막 브레이크라인의 평균을 사용하여 교차로의 표고를 결정합니다.

이 설정에 대한 자세한 내용은 정의 탭(지표면 특성 대화상자)의 작성 특성을 참고하십시오.

종속토량 작성

주: 이 특성 그룹은 VolumesDashboard 명령 설정에 액세스할 때 표시됩니다.
기본 중앙종거
경계 브레이크라인의 중앙종거를 지정합니다. 중앙종거는 경계가 작성되는 폴리선 호를 테실레이트로 만드는 데 사용됩니다.

동적 강조 옵션

주: 이 특성 그룹은 VolumesDashboard 명령 설정에 액세스할 때 표시됩니다.
지표면 외곽 색상
토량 대시보드에서 토량 지표면을 선택한 경우 도면에서 토량 지표면의 윤곽을 표시하는 데 사용할 색상을 지정합니다.
지표면 외곽 선가중치
토량 대시보드에서 토량 지표면을 선택한 경우 도면에서 토량 지표면의 윤곽을 표시하는 데 사용할 선가중치를 지정합니다.
경계 폴리곤 색상
토량 대시보드에서 경계 영역을 선택한 경우 도면에서 경계 영역의 윤곽을 표시하는 데 사용할 색상을 지정합니다.
경계 폴리곤 선가중치
토량 대시보드에서 경계 영역을 선택한 경우 도면에서 경계 영역의 윤곽을 표시하는 데 사용할 선가중치를 지정합니다.

워터 드롭 경로

주: 이 특성 그룹은 CreateSurfaceWaterdrop 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면에 대한 기본 워터 드롭 경로 옵션을 지정합니다.

경로 도면층

워터 드롭 경로를 그릴 기본 도면층을 지정합니다. 값 열을 클릭하고 을 클릭하여 경로 도면층 대화상자에서 경로 유형을 선택합니다.

경로 객체 유형

워터 드롭 경로에 사용할 AutoCAD 객체의 기본 유형을 지정합니다. 2D 폴리선 또는 3D 폴리선.

워터 드롭 표식기

주: 이 특성 그룹은 CreateSurfaceWaterdrop 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면에 대한 기본 워터 드롭 표식기 옵션을 지정합니다.

시작점에 표현기호 배치

워터 드롭 경로의 시작점에서 표현기호를 그릴지 여부를 지정합니다.

시작점 표현기호 유형

기본 시작점 표현기호 유형을 지정합니다. 값 열을 클릭하고 을 클릭하여 시작점 표식기 스타일 대화상자에서 스타일을 선택합니다.

SimplifySurface

주: 이 특성 그룹은 SimplifySurface 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면 단순화를 위한 기본 옵션을 지정합니다.

단순화 방법

지표면를 단순화하는 기본 방법을 지정합니다.

  • 모서리 축약: 삼각망 모서리를 단일 점으로 축약합니다.
  • 점 제거: 지표면 점을 선택하여 제거합니다.
영역 옵션

지표면를 단순화하는 기본 방법을 지정합니다.

  • 기존 지표면 외곽 사용: 기존 지표면 외곽을 지표면 단순화 영역의 경계로 지정합니다.
  • 윈도우/폴리곤 지정: 그려진 직사각형 내에 지표면 단순화 영역을 지정합니다.
  • 객체 선택: 2D 또는 3D 폴리선, 구획, 원, 형상선 또는 측량 수치 중 하나를 지정합니다.
제거할 점 퍼센트 사용

지정된 퍼센트만큼 지표면 점을 제거하여 이미지를 단순화할지 여부를 지정합니다.

제거할 점 퍼센트

제거할 지표면 점의 퍼센트를 지정합니다.

최대 표고 변경 사용

최대 표고 변경의 기본값을 설정할지 여부를 지정합니다.

최대 표고 변경

원래 지표면 표고와 단순화된 지표면 표고 사이에 허용되는 최대 차이를 지정합니다.

지표면 단순화에 대한 자세한 내용은 지표면 단순화 마법사를 참고하십시오.

내보내기 옵션

주: 이 특성 그룹은 SurfaceExportToDem 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면을 DEM 파일로 내보낼 때 할당되는 기본값을 지정합니다.

사용자 Null 표고 사용

DEM 파일로 내보낼 때 사용자 Null 표고를 사용할지 여부를 지정합니다.

Null 표고

DEM 파일로 내보낼 때 사용되는 기본 사용자 Null 표고를 지정합니다.

그리드 간격

DEM 파일로 내보낼 때 사용되는 그리드 간의 간격을 지정합니다.

데이터 추가 옵션

주: 이 특성 그룹은 AddSurfaceContours, AddSurfaceBoundaries및 AddSurfaceBreaklines 명령 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 지표면에 등고선, 경계 및 브레이크라인을 추가할 때 할당되는 기본값을 지정합니다.

기본 단순화 거리

기본 단순화 거리를 지정합니다.

기본 단순화 각도

기본 단순화 각도를 지정합니다.

기본 보충 거리

기본 보충 거리를 지정합니다.

기본 중앙종거

기본 중앙종거를 지정합니다.

기본 경계 유형

기본 경계 유형을 지정합니다.

기본 비소거 설정

브레이크라인의 기본 선택 유형을 지정합니다(소거 또는 비소거).
