방향각 및 거리로 관찰을 작성하려면

방향각 및 거리 명령(BD)을 사용하면 방향각 및 거리를 사용하는 점유된 점을 참조하여 관찰을 작성할 수 있습니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

명령 언어를 사용하여 방향각 및 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BD (점) [방향각] [사분점] [거리] (설명)

명령 언어를 사용하여 방향각, 거리 및 수직각으로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BD VA (점) [방향각] [사분점] [거리] [수직각] (설명)

명령 언어를 사용하여 방향각, 거리, 수직 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BD VD (점) [방향각] [사분점] [거리] [수직 거리] (설명)

다음 예는 단위가 피트로 설정되어 있을 때 BD 명령을 사용하는 경우를 나타냅니다.

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! BEARING: N 45-00-00 E DISTANCE: 100.0000

! POINT 2 NORTH: 170.7107 EAST: 170.7107

! ELEV: <Null>

이렇게 하면 지정된 방향각 및 거리에 점 2가 작성됩니다.

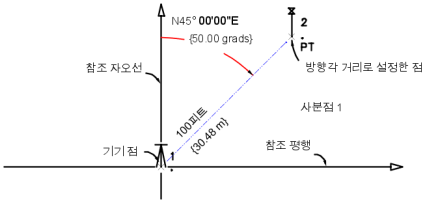

BD 명령으로 작성된 점:

점 2는 기기 점에서 100피트 떨어진 거리의 사분점 1(NE)에서 45°0'0"(50 그래드)의 방향각을 회전하여 배치되며 설명은 PT로 지정됩니다.
