설명 키를 사용하여 점을 작성하기 전에 먼저 설명 키의 컨텐츠를 이해하고 점의 초기 정보가 설명 키 일치에 사용되는 방법에 대해 알아야 합니다.
개요
점을 작성하거나 가져올 때 설명 키를 사용하면 도면의 점 모양 등 일부 도면 점 특성을 자동으로 조정합니다. 설명 키를 사용하여 도면 점을 작성하기 전에, 먼저 일련의 설명 키를 작성해야 합니다. 그런 다음 도면 점을 작성하거나 가져올 때 점의 초기 정보로 도면에서 점을 작성하는 데 사용되는 설명 키를 지정합니다. 점이 도면에 추가될 때 해당 설명 키에 정의된 특성이 점에 적용됩니다.

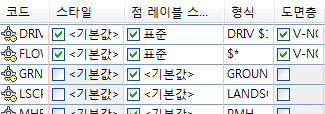

다음은 코드, 점 스타일, 점 레이블 스타일, 형식 및 도면층 특성을 보여주는 샘플 설명 키입니다.
도면에서 각 설명 키는 그 특성에 따라 정의됩니다. 코드 특성 및 형식 특성은 모두 설명 키에서 반드시 입력해야 할 사항입니다.
코드 특성. 설명 키를 일치시킬 때 사용되며(예: 코드가 점의 초기 정보와 일치하는 경우) 그런 다음 점이 작성될 때 해당 설명 키에 지정된 특성이 해당 점에 적용됩니다. 설명 키 코드에는 설명 키의 일치 기능을 확장하는 와일드카드 문자를 포함할 수 있습니다.
형식 특성. 한 점에 대한 초기 정보를 전체 설명으로 변환합니다. 기본값은 $*으로, 전체 설명이 초기 정보와 같음을 나타냅니다.
선택 사항에 해당하는 설명 키 특성은 다음과 같습니다.
- 점 스타일
- 점 레이블 스타일
- 도면층
- 점 기호 축척 정보
- 점 기호 회전 정보
샘플 초기 정보
점의 초기 정보는 점이 설명 키와 일치하는지 여부를 확인하는 데 사용됩니다. 샘플 초기 정보는 다음과 같습니다.
MONA U_POLE 1078 TREE OAK 5
초기 정보는 공백으로 구분되는 영숫자 요소를 최대 10개까지 사용하여 구성할 수 있습니다. 초기 정보에서 선행 요소(앞의 샘플에서 MONA, U_POLE 및 TREE)는 설명 키 일치 작업 중에 설명 키 코드와 비교됩니다. 매개변수인 나머지 요소는 초기 정보를 보다 읽기 쉬운 전체 설명으로 변환하고 도면에서 점 기호를 회전하거나 축척하는 데 사용할 수 있습니다.
도면 점 작성 중에 설명 키 일치시키기
설명 키 일치 과정은 작성 중인 점의 초기 정보 선행 요소를 도면에 포함된 설명 키의 각 설명 키 코드와 비교합니다. 이 과정은 일치하는 설명 키가 발견되거나 도면의 모든 설명 키가 검색되었을 경우 종료됩니다.
점의 초기 정보에 있는 선행 요소가 설명 키 코드, 점 스타일 및 점 레이블 스타일과 일치하는 경우 설명 키에 지정된 도면층이 도면 점을 작성하는 데 사용됩니다. 입력한 초기 정보는 설명 키에 지정된 형식을 사용하여 전체 설명으로 변환됩니다. 초기 정보에 축척 및 회전 정보가 들어 있는 경우 점 기호가 지정된 대로 축척되고 회전합니다.
설명 키에 액세스
설명 키는 도면 내에 세트로 저장됩니다. 도면에서 사용할 수 있는 모든 설명 키 세트는 설명 키 세트 집합의 설정 트리에 나열됩니다.
설명 키 관리
설명 키는 세트에 구성됩니다. 도면의 설명 키 세트는 설정 트리에서 점 집합 아래의 설명 키 세트 집합에 나열됩니다.
각 설명 키 세트에는 하나 이상의 설명 키가 들어 있습니다. 세트에 들어 있는 설명 키를 보거나 편집하려면 설명 키 편집기를 사용합니다.
설명 키 일치가 활성인 경우 도면 점이 작성되면 도면의 모든 설명 키 세트에 있는 각 설명 키 코드가 일치를 위해 검색됩니다. 설명 키 세트 검색 순서를 조정할 수 있습니다.
설명 키 세트를 여러 도면에서 사용하고 다른 사람과 공유할 수 있도록 도면 템플릿에 포함할 수 있습니다.
