편각 및 거리로 관찰을 작성하려면

편각 거리(DD) 명령을 사용하면 설정된 선의 편각 및 거리를 사용하여 점을 빨리 작성할 수 있습니다.

편각은 이전 방위각의 연장에서 회전된 각도 방향을 나타냅니다. 또는 수직각 또는 수직 거리를 사용하여 점을 찾을 수도 있습니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

명령 언어를 사용하여 편각 및 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    DD (점) [각도] [거리] (설명)

명령 언어를 사용하여 편각, 거리 및 수직각으로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    DD VA (점) [각도] [거리] [수직각] (설명)

명령 언어를 사용하여 편각, 거리 및 수직 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    DD VD (점) [각도] [거리] [수직 거리] (설명)

다음 예는 편각 거리 명령을 사용하는 경우를 나타냅니다.

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! AZIMUTH: 385.2657 DISTANCE: 60.9600

! POINT 3 NORTH: 159.3345 EAST: 86.0167

! ELEV: <Null>

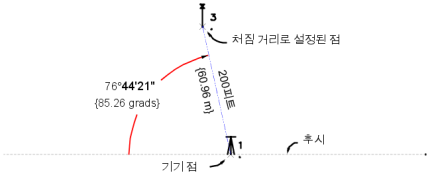

DD 명령을 사용하여 작성된 점:

점 3은 거리 200의 후시 선 연장에서 85.2657의 처짐 각도를 오른쪽으로 회전하여 배치됩니다. 적절한 꼬리말을 입력하지 않으면 각도와 거리가 현재 단위로 설정됩니다.
