도면 연속선 마스크 영역은 도면 연속선의 외부와 뷰 프레임의 내부 외곽선 또는 경계 사이에 있는 영역입니다. 도면 연속선 스타일 대화상자의 화면표시 탭에는 이 도면 연속선 마스크 영역에 대한 해치 패턴을 설정하는 옵션이 있습니다.

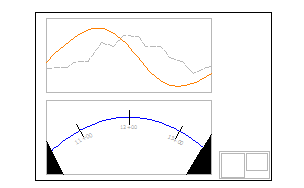

마스크는 도면 공간에서 도면 연속선의 바깥쪽과 뷰 프레임의 안쪽 경계 사이에 표시됩니다. 다음 그림에서 어두운 음영으로 표시된 부분이 마스크에 해당합니다.
- 설정 트리에서 도면 연속선 집합을 확장한 다음 도면 연속선 스타일 집합을 확장합니다.
- 도면 연속선 스타일을 두 번 클릭하여 도면 연속선 스타일 대화상자를 엽니다.
- 화면표시 탭을 클릭합니다.
- 뷰 방향(2D 또는 3D)을 선택합니다. 2D 및 3D에 대해 서로 다른 해치 패턴을 설정할 수 있습니다.
- 맨 아래에 있는 구성요소 해치 화면표시 섹션에서 패턴의 현재 값을 클릭합니다. 해치 패턴 대화상자가 표시됩니다.
- 리스트에서 해치 유형을 선택합니다. 선택적으로, 다른 해치 패턴 팔레트를 찾아볼 수 있습니다.
- 해치 패턴 대화상자에서 확인을 클릭합니다.
- 선택적으로 각도 및/또는 축척을 지정할 수 있습니다.
- 도면 연속선 스타일 대화상자의 화면표시 탭에서 적용 또는 확인을 클릭합니다.
