이 대화상자에서는 지정한 코리더에 대한 밀링 면적 및 간격띄우기 상세사항을 확인할 수 있는 보고서를 생성할 수 있습니다.

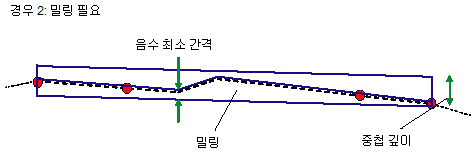

보고서를 생성할 코리더는 밀링 횡단구성요소 중 하나를 사용하여 작성된 것이어야 합니다. AutoCAD Civil 3D에서는 밀링이 발생되는 측점의 코리더, 코리더 전반의 밀링 폭 그리고 기존 지표면의 아래면서 횡단구성요소 중첩의 위에 해당하는 밀링 영역을 조사합니다.
밀링 보고서에서는 밀링이 발생되는 시작 및 끝 측점, 시작 및 끝 측점의 중심선으로부터 왼쪽 및 오른쪽 간격띄우기, 이러한 데이터로 계산된 면적을 확인할 수 있습니다.
보고서 구성요소 선택
- 코리더 선택
-
보고서를 생성할 코리더를 지정합니다.
- 기준선 선택
-
보고서를 생성할 코리더 기준선을 지정합니다. 이 기준선에 적용되는 코리더 표준횡단에는 밀링 횡단구성요소가 있어야 합니다.
밀링 공차
- 폭
-
밀링 영역이 보고서의 현재 측점 범위에 포함되도록 하기 위해, 한 측점에서 다음 측점까지 왼쪽 및 오른쪽 간격띄우기 간에 존재해야 하는 폭의 차이를 지정합니다.
연속 단면 검토선과 왼쪽 및 오른쪽 간격띄우기 사이의 영역은 밀링 면적을 계산하는 데 사용됩니다. 간격띄우기 사이의 폭 차이가 공차 값보다 작은 경우 해당 영역이 보고서에 포함되지 않습니다.
- 두께
-
밀링 영역이 보고서에 포함되도록 하기 위해, 연속 단면 검토선 간에 존재해야 하는 두께의 차이를 지정합니다.
보고서 설정
- 시작 측점 및 끝 측점
-
지정된 기준선의 시작 및 끝 측점을 표시합니다.
이 값을 편집하여 보고서에 포함된 측점 범위를 변경할 수 있습니다. 2+50.95 또는 250.95처럼 형식이 지정되었거나 지정되지 않은 값을 입력할 수 있습니다.
- 보고서 저장 위치
-
결과 보고서의 이름 및 위치를 지정합니다.
을 클릭하여 폴더와 파일 형식을 지정합니다. - 보고서 작성
-
보고서를 생성하여 지정된 위치에 저장합니다.
- 종료
-
대화상자를 닫고 측점 범위에 대한 변경사항을 삭제합니다.
