선형 세그먼트에 레이블을 지정하려면

레이블을 지정하려면 도면에서 선, 원곡선 또는 완화곡선 세그먼트와 같은 선형 및 도면요소를 지정합니다. 여러 옵션을 사용하여 단일 세그먼트 또는 교차로를 선택하거나 전체 선형에 레이블을 지정합니다.

주: 레일 선형은 원곡선의 실제 지오메트리 또는 현 길이를 사용하여 측정할 수 있습니다. 일반 원곡선 레이블 원곡선 길이를 사용하는 경우 레이블의 값에는 항상 현 길이가 아니라 실제 원곡선 지오메트리 길이가 표시됩니다. 원곡선의 현 길이에 레이블을 지정하려면 표현식을 사용하여 현 길이를 결정해야 합니다.

튜토리얼 연습: 수동으로 객체에 레이블 지정

다중 선형 선 세그먼트에 레이블을 지정하려면

선, 원곡선 및 완화곡선 레이블 스타일을 사용하여 선형의 모든 선, 원곡선 및 완화곡선에 레이블을 자동으로 지정합니다.

선택된 선형의 각 선, 원곡선 및 완화곡선 도면요소에 레이블이 배치됩니다.

  1. 주석 탭레이블 및 테이블 패널레이블 추가 메뉴선형선형 레이블 추가를 클릭합니다.
  2. 레이블 추가 대화상자에서 피쳐 리스트에 선형이 표시되는지 확인합니다.
  3. 레이블 유형 리스트에서 다중 세그먼트를 선택합니다.
  4. , 원곡선완화곡선의 레이블 스타일을 지정합니다.
  5. 추가를 클릭합니다. 도면에서 선형을 선택합니다.

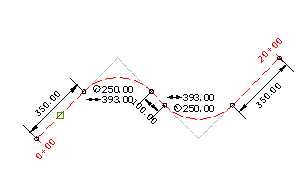

    레이블은 선형의 모든 선, 원곡선 및 완화곡선에 표시됩니다.

선형 선 세그먼트에 레이블을 지정하려면

선, 원곡선 및 완화곡선 레이블 스타일을 사용하여 선, 원곡선 또는 완화곡선에 단일 세그먼트 레이블을 추가합니다.

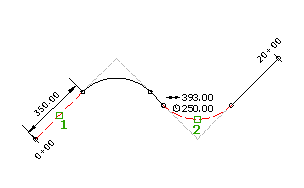

선택한 각 선 (1), 원곡선 (2) 또는 완화곡선 도면요소에 레이블이 배치됩니다.

  1. 주석 탭레이블 및 테이블 패널레이블 추가 메뉴선형단일 세그먼트를 클릭합니다.
  2. 선형 선 또는 세그먼트에서 레이블을 지정할 위치를 선택합니다.
  3. 레이블 유형 리스트에서 단일 세그먼트를 선택합니다.
  4. , 원곡선완화곡선의 레이블 스타일을 지정합니다.
  5. 추가를 클릭합니다. 도면에서 선형을 선택합니다.
  6. 도면에서 레이블을 지정할 세그먼트를 선택합니다.
