선형 IP(Intersection Point)에 대해 작업하려면

선형에 IP를 추가하려면

지정된 점에 IP(Intersection Point)를 작성하여 고정 직선을 두 개의 인접한 고정 직선으로 나눕니다.

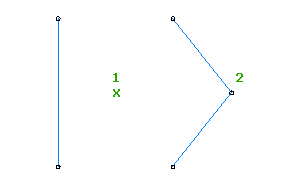

점 (1)을 선택하면 새 IP (2)가 작성됩니다. 새 IP에 새 선에 대한 끝점이 작성되고 서로 접한 채로 유지됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 IP 삽입을 클릭합니다.
  3. 도면 윈도우에서 새 IP에 대해 위치를 클릭합니다.

도면 영역에서 선형 IP를 작게 나누려면

두 개의 고정 또는 부동 접선의 끝점이 만나는 위치에서 IP(Intersection Point)를 분리합니다.

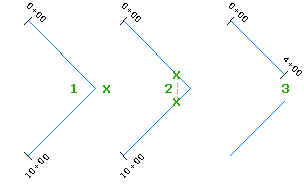

IP (1)을 끊으면 접선 끝점이 지정한 거리 (2)만큼 분리됩니다. IP를 끊으면(3) 두 번째 접선이 더 이상 해석된 선형 지오메트리에 포함되지 않습니다.

  1. 선형을 선택합니다.

    그립이 IP(Intersection Point)에 표시됩니다.

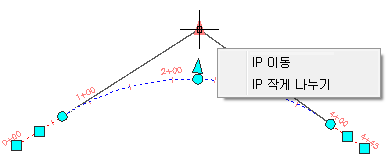

  2. 그립 위에 마우스를 놓습니다.
  3. 그립 메뉴에서 IP 작게 나누기를 선택합니다.
  4. IP를 작게 나눌 거리를 지정합니다.

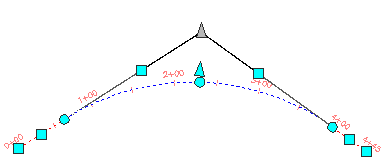

  5. 접선이 이제 그립을 표시하는 IP에서 끊어집니다.

선형에서 IP를 삭제하려면

IP(Intersection Point)를 제거하여 두 개의 인접한 접선에서 단일 접선을 작성합니다.

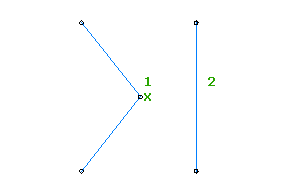

IP (1)을 삭제(2)하면 접선 끝점이 제거됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 IP 삭제를 클릭합니다.
  3. 도면 윈도우에서 제거할 IP 근처의 점을 클릭합니다.
