곡면 점을 사용하여 그림에 원곡선을 작성하려면

다음 샷이 현재 그림에서 곡면 점(PC)이 되도록 지정합니다. 다음 샷 바로 뒤의 샷은 접선 점(PT)에 있습니다. 이 명령은 그림에서 마지막 다리와 접하는 호를 작성합니다.

다음 샷이 곡면 점(PC)이 되도록 지정하려면

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    PC

명령행 예

PC

AD 13 30 25 ! Shot on PC

AD 14 33 24 ! Shot on PT

END

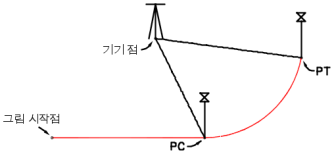

다음 그림은 곡면 점 명령을 설명합니다.
