기기의 면1 또는 면2에서 측정된 수평각을 사용하여 다각측량 측점에서 관찰을 작성합니다.
그런 다음 면1(직접) 및 면2 명령을 사용하여 측정치를 입력할 수 있습니다. 이러한 명령은 시준(설정된 경우)을 적용하고 관찰을 입력한 후 자동으로 관찰 평균을 산정합니다.
면1/면2 각도는 임의 순서로 수집될 수 있습니다. 면1 또는 면2 관찰이 기록되면 해당되는 면1 또는 면2 후시도 기록해야 합니다. 면1 또는 면2 후시 없이 면1 또는 면2 전시 관찰이 기록된 경우 전시 계산에 설정 방향이 사용됩니다.
AutoCAD Civil 3D는 거리가 점의 평균 수평 및 수직 위치를 계산하는 0이 아닌 값인 경우 모든 관찰의 평균 수평 및 수직 거리를 계산하여 점에 대한 모든 상호 관찰(전시 및 후시 모두)을 사용합니다. 관망 또는 다각측량을 조정한 경우 모든 면1/면2 및 상호 관찰의 올바른 평균이 적용됩니다. 닫힌 다각측량의 유무에 관계 없이 올바른 평균 값을 얻기 위해 조정을 수행할 수 있습니다.
명령 언어를 사용하여 면1 또는 면2 각도로 관찰을 작성하려면
- 도구공간의 측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령 행에 다음을 입력합니다.
F1(점) [각도] [거리] (설명)
또는
F2(점) [각도][거리](설명
명령 언어를 사용하여 면1 또는 면2 각도 및 수직각으로 관찰을 작성하려면
- 도구공간의 측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령 행에 다음을 입력합니다.
F1 VA (점) [각도] [거리] [수직각] (설명)
또는
F2 VA (점) [각도] [거리] [수직각] (설명)
명령 언어를 사용하여 면1 또는 면2 각도 및 수직 거리로 관찰을 작성하려면
- 도구공간의 측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령 행에 다음을 입력합니다.
F1VD (점) [각도][거리][수직 거리](설명)
또는
F2 VD (점) [각도] [거리] [수직 거리] (설명)
예: 면1
NE 2 200 200
AZ 2 1 100
STN 2 1.585
BS 1
F1 VA 101 0 30.480 100 BS
! AZIMUTH: 101.6126 DISTANCE: 30.4800
! POINT 101 NORTH: 199.2280 EAST: 230.4702
! ELEV: <Null>
F1 VA 102 89.5370 15.304 101.2052 IP
! AZIMUTH: 191.1682 DISTANCE: 15.3013
! POINT 102 NORTH: 184.8457 EAST: 202.1159
! ELEV: <Null>

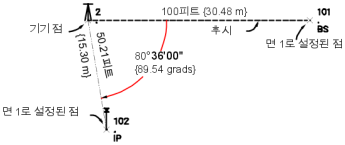

면1 명령으로 작성된 점:
점 101은 면1에서 0의 수평각을 오른쪽으로 회전하고 기기 점에서 30.480 떨어진 거리에서 100의 수직각을 사용하여 배치되며 설명은 BS로 지정됩니다.
점 102는 면1에서 89.5370의 수평각을 오른쪽으로 회전하고 기기 점에서 15.304 떨어진 거리에서 101.2052의 수직각을 사용하여 배치되며 설명은 IP로 지정됩니다. 적절한 꼬리말을 입력하지 않으면 각도와 거리가 현재 단위로 설정됩니다.
예: 면2
NE 2 200 200
AZ 2 1 100
STN 2 1.585
F2 1 200
F2 VA 101 311.4954 15.30 301.0355 IP
! AZIMUTH: 213.1080 DISTANCE: 15.300
! POINT 101 NORTH: 198.2901 EAST: 199.6429
! ELEV: <Null>

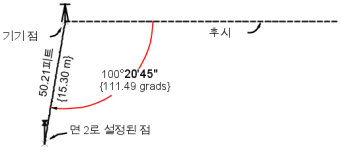

면2 명령으로 작성된 점:
점 101은 후시 311.4954의 오른쪽으로 관찰된 각도의 기기 설정에서 15.30 떨어진 거리에 배치됩니다. 실제로 회전한 물리적 각도는 111.49이고 수직각은 301.03입니다. 점에 대한 설명은 IP입니다. 적절한 꼬리말을 입력하지 않으면 각도와 거리가 현재 단위로 설정됩니다.
