호/방향각 교차로를 작성하려면

선과 호의 교차로를 계산할 수 있습니다. 선은 점, 방향각 및 간격띄우기로 설정됩니다.

주: 매개변수 설명에 대해서는 요약 참조서 탭을 참고하십시오.

측량 명령 윈도우에서 호와 방향각 선의 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 호/방향각을 클릭합니다.
  3. 호 중심의 점 식별자를 입력합니다.
  4. 호의 반지름을 입력합니다.
  5. 선의 시작점 식별자를 입력합니다.
  6. 선의 방향각을 입력합니다.
  7. 선의 사분점을 입력합니다.
  8. 간격띄우기를 입력합니다.
  9. 다음 옵션 중 하나를 입력합니다.
    • N: 가장 북쪽의 교차로를 선택합니다.
    • S: 가장 남쪽의 교차로를 선택합니다.
    • E: 가장 동쪽의 교차로를 선택합니다.
    • W: 가장 서쪽의 교차로를 선택합니다.
    • R: 가장 가까운 솔루션을 선택합니다.
    • F: 가장 먼 솔루션을 선택합니다.
    • 1: 교차로 1을 선택합니다.
    • 2: 교차로 2를 선택합니다.
    • A: 교차로를 모두 선택합니다.
    • P: 포인팅 장치로 교차로를 선택합니다.

측량 명령 언어를 사용하여 호와 방향각 선의 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    ARCB [점] [반지름] [점 1] [방향각] [사분점] [간격띄우기]

명령행 예

NE 1 100 100

NE 2 200 200

ARCB 2 200 1 50 1 -50

! INTERSECTION # 1 NORTH:372.285978 EAST:301.575300

! INTERSECTION # 2 NORTH:98.424700 EAST:27.714022

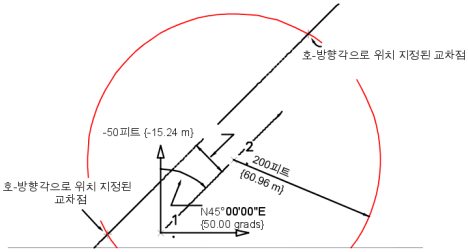

교차로는 점 2를 중심으로 반지름이 200인 호와 점 1에서 왼쪽으로 간격띄우기 거리를 50으로 하여 그려진 50.0000 방향각 사이에 배치됩니다.
