횡단구성요소에 대한 표준 점 코드 정보

표준 코드 세트는 AutoCAD Civil 3D 코리더 모델링 횡단구성요소에서 사용되는 점 구성요소의 표시와 동작을 정의합니다.

다음 그림은 침하된 중앙분리대와 절단된 길어깨로 분할된 도로를 정의하는 횡단구성요소의 표준 점 코드 위치를 보여 줍니다.

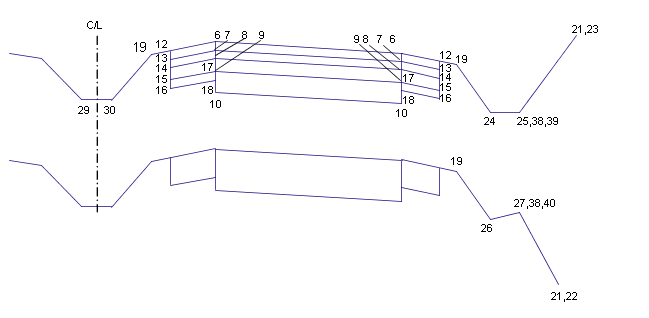

침하된 중앙분리대가 있는 분할된 도로로서, 절단된 길어깨

그림 뒤의 표에는 그림의 표준횡단에 사용된 점 코드에 대한 설명이 나와 있습니다.

다음 그림은 침하된 중앙분리대와 확장된 길어깨로 분할된 도로를 정의하는 횡단구성요소의 표준 점 코드 위치를 보여줍니다.

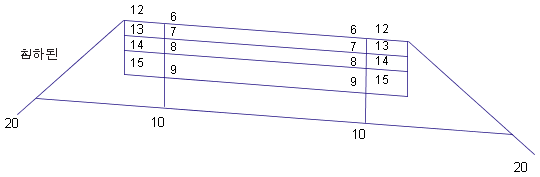

침하된 중앙분리대가 있는 분할된 도로로서, 확장된 길어깨

다음 그림은 연석 및 측수로로 분할되지 않은 도로를 정의하는 횡단구성요소의 표준 점 코드 위치를 보여줍니다. 모든 도면층이 표시되지는 않습니다.

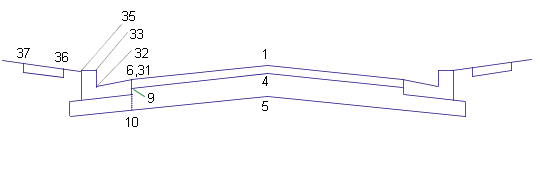

연석 및 측수로로 분할되지 않은 도로로서, 모든 도면층이 표시되지는 않음

아래 표에서는 표준횡단 예 그림에 사용된 표준 점 코드의 이름을 표시하고 설명합니다.

점 코드

번호

코드

설명

1

크라운

정지 계획선에 있는 이동 차선 간의 크라운 점입니다.

4

크라운_기준

기층에 있는 이동 차선 간의 크라운 점입니다.

5

크라운_하위

보조기층에 있는 이동 차선 간의 크라운 점입니다.

6

ETW

이동 차선의 모서리로서, 정지 계획선에 있는 이동 차선의 내부 또는 외부 모서리입니다.

7

ETW_표층1

표층1 도면층에 있는 이동 차선의 모서리입니다.

8

ETW_표층2

표층2 도면층에 있는 이동 차선의 모서리입니다.

9

ETW_기준

기층에 있는 이동 차선의 모서리입니다.

10

ETW_하위

보조기층에 있는 이동 차선의 모서리입니다.

12 차선_표층1

표층1에 있는 차선 변경점입니다.

13 차선_표층2

표층2에 있는 차선 변경점입니다.

14 차선_기준

기준에 있는 차선 변경점입니다.

15 차선_하위

하위 기준에 있는 차선 변경점입니다.

16

EPS

포장된 길어깨의 모서리로서, 정지 계획선의 길어깨에 있는 포장된 부분의 외부 모서리입니다.

17

EPS_표층1

표층1 도면층에 있는 포장된 길어깨의 모서리입니다.

18

EPS_표층2

표층2 도면층에 있는 포장된 길어깨 모서리입니다.

19

EPS_기준

기층에 있는 포장된 길어깨의 모서리입니다.

20

EPS_하위

포장된 길어깨의 모서리로서, 보조기층의 길어깨에 있는 포장된 부분의 외부 모서리입니다.

21

EPS_기준_내부

기층에 있는 포장된 길어깨의 내부 모서리입니다.

22

EPS_하위_내부

보조기층에 있는 포장된 길어깨의 내부 모서리입니다.

23

ES_포장되지 않음

자갈 길어깨의 모서리로서, 정지 계획선에 있는 길어깨의 포장되지 않은 부분의 외부 모서리입니다.

24

사면 전개_하위

노상 가로채기 점으로, 하위 기준 지표면이 확장되고 정지 계획선과 교차되는 점입니다.

25

사면 전개

절성토 경사의 사면 전개점입니다.

26

사면 전개_성토

성토 경사의 사면 전개점입니다.

27

사면 전개_절토

절토 경사의 사면 전개점입니다.

29

배수로_외부

배수로의 외부 모서리입니다.

30

소단_내부

소단의 내부 모서리입니다.

31

소단_외부

소단의 외부 모서리입니다.

32

흐름선_배수로

V자형 배수로의 흐름선입니다.

33

왼쪽 중앙 배수로

중앙분리대 배수로의 왼쪽 모서리입니다.

38

맨 아래_연석

측수로가 없는 연석에 대해 연석의 맨 아래입니다.

39

뒤_연석

연석의 뒤입니다.

40

인도_내부

인도의 내부 모서리입니다.

모든 실제 코드 번호, 코드 이름 및 간단한 코드 설명을 보려면 메모장에서 C:\ProgramData\Autodesk\C3D <버전>\kor\C3DStockSubassemblyScripts.codes를 엽니다.
