부착구성요소, 부착점 및 부착점(attchment point)을 지정하여 레이블 구성요소 위치를 정의합니다. 회전 각도와 X 및 Y 간격띄우기는 고정 부착요소 및 부착점과 관련하여 적용됩니다.

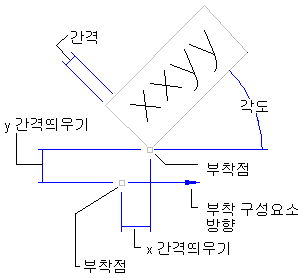

다음 그림은 레이블 구성요소(그림에서 회전된 문자)를 배치하기 위해 이러한 점들이 어떻게 함께 작동하는지를 보여 줍니다):
문자 구성요소의 부착점 및 부착점(attachment point)
앵커는 선 위에 있습니다. 앵커가 피쳐로 설정되고 부착점이 레이블 위치로 설정됩니다. 문자에서 부착점은 맨 아래 왼쪽으로 설정됩니다. X 및 Y 간격띄우기, 각도 및 외곽선 간격이 모두 부착점(attachment point) 및 부착점에 상대적으로 레이블을 어떻게 배치하는지에 영향을 줍니다
다음 그림은 부착점 또는 부착점(attachment point)으로 사용할 수 있는 레이블 구성요소의 여러 점을 보여 줍니다.
문자 구성요소의 부착점 및 부착점(attachment point)
블록 구성요소의 부착점 및 부착점(attachment point)
방향 화살표 구성요소의 부착점 및 부착점(attachment point)
선 및 원곡선 레이블 부착을 사용하여 훨씬 더 많은 그래픽 유형 레이블 스타일을 작성할 수 있습니다. 예를 들어, 눈가 주름을 표시하여 세그먼트 시작 위치와 끝 위치를 나타낼 수 있습니다.
이러한 부착은 구획선 및 원곡선 레이블, 일반선 및 원곡선 레이블, 선형 선, 원곡선 및 완화곡선 레이블 등의 세그먼트 레이블에 적용됩니다.
레이블을 부착하는 데 사용할 수 있는 4개의 선 레이블 부착점(시작점, 끝점, 중간점 및 레이블 위치)이 있습니다. 레이블 위치 부착점은 선상의 임의의 위치에 끌어 놓을 수 있습니다.
선 레이블 부착점
완화곡선 레이블의 경우 레이블 위치, 시작점, 끝점 및 중간점 부착점 외에도 IP(Intersection Point) 부착점이 있습니다.

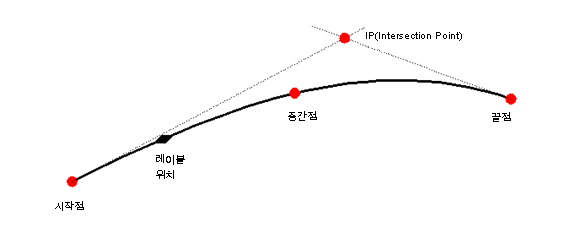

완화곡선 레이블 부착점
원곡선 레이블 부착점을 사용하는 경우 호의 중심점에 레이블을 부착할 수 있습니다.
원곡선 레이블 부착점
