등고선 레이블 정보

지표면의 등고선을 교차하는 선 세그먼트를 지정하여 등고선 레이블을 작성할 수 있습니다. 단일, 다중 또는 일정 간격으로 여러 번 중에서 선택하여 등고선 레이블을 추가합니다. 등고선 레이블 선의 특성을 수정하여 주, 보조 및 사용자 정의 등고선 레이블에 대한 레이블 스타일을 변경합니다.

다중 등고선 레이블

기존 객체의 선 또는 폴리선을 레이블 선으로 사용하거나 다중 등고선을 교차하는 레이블 선 (1)을 그립니다.

일정한 간격의 다중 등고선 레이블

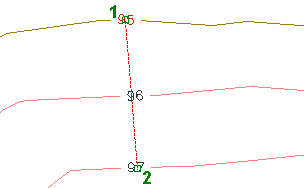

지표면 등고선과 교차하는 등고선 레이블 선 (1)을 그리고 이러한 등고선을 따르는 레이블 간의 간격 (2)를 지정하여 여러 등고선 레이블을 일정 간격으로 작성합니다.

단일 등고선 레이블

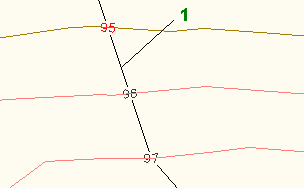

기존 객체의 선 또는 폴리선을 레이블 선으로 사용하거나 단일 또는 다중 등고선에 대한 레이블 선을 즉석에서 그립니다.

주: 등고선 레이블을 배치하는 데 사용된 선은 지표면 등고선 레이블 그룹 객체라는 사용자 객체입니다. 이 객체의 기본 도면층은 도면 설정 대화상자의 객체 도면층 탭에서 설정됩니다. 등고선 레이블 선의 기본 도면층을 동결하면 등고선 레이블이 동결됩니다. 등고선 레이블 선의 가시성을 제어하려면 등고선 레이블 선 특성에서 해당 화면표시 설정을 변경합니다.
팁: 등고선 레이블로 등고선을 마스킹하려면 등고선 레이블 스타일의 배경 마스크 특성을 사용합니다. 레이블 스타일 작성기를 사용하여 등고선 레이블 스타일을 편집하고 배치 탭외곽선에서 배경 마스크 값을 True로 설정합니다.

또한 AutoCAD 특성 팔레트의 마스킹 특성을 사용하여 등고선을 마스킹할 수도 있습니다. 자세한 내용은 레이블 스타일 구성요소에 대한 배경 마스크 정보를 참고하십시오.
