객체 편집 도구 정보

AutoCAD Civil 3D의 객체 편집에서는 모든 객체에 일관되게 적용되는 액세스 방법이 사용됩니다. 여기서는 기본 편집 도구에 대해 설명합니다.

항목 뷰

예를 들어, 통합관리 탭의 객체나 객체 집합을 클릭하면 점 또는 선형 항목 뷰가 나타납니다. 항목 뷰는 선택된 객체에 따라 리스트 뷰 또는 그래픽 뷰로 화면표시됩니다.

항목 뷰는 선택한 집합의 각 객체에 대한 데이터를 검토하고 편집할 수 있는 테이블을 나타냅니다. 예를 들어, 점 그룹을 선택하면 그룹 내의 각 점에 대한 행이 표 형식의 항목 뷰에 화면표시됩니다.

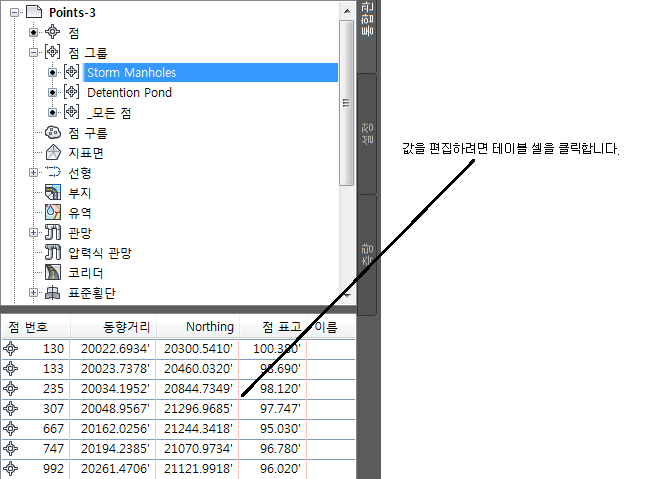

점 그룹을 보여주는 항목 뷰

그립

도면에서 객체를 선택하면 객체에 그립이 나타납니다. 이 그립을 사용하여 객체를 클릭하고 새 위치로 끌어올 수 있습니다.

예를 들어, 선형을 편집할 때 그립을 사용하여 교차로나 선 호 접선 점을 이동할 수 있습니다.

수동 편집용 선형 그립

그립을 사용하여 레이블 객체를 새 위치로 끌면 둥근 재설정 그립이 나타납니다. 이 둥근 그립을 클릭하여 레이블을 원래 위치로 되돌릴 수 있습니다. 다중 지시선이 있는 경우 원형 그립을 한 번 클릭하면 지시선이 원래 상태로 복원됩니다. 원형 그립을 두 번 클릭하면 끌어온 레이블이 끌어오지 않은 상태로 복원됩니다.

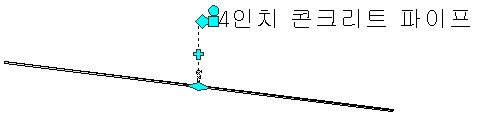

원형 그립을 사용하여 레이블 지시선을 복원하거나 레이블을 재설정합니다.

속성 편집 테이블 윈도우

선형 및 종단과 같은 일부 객체 유형은 속성 편집 테이블 윈도우를 사용하여 해당 객체를 구성하는 도면요소 테이블을 화면표시합니다.

속성 편집 테이블 윈도우는 열어 놓은 채 작업을 계속할 수 있는 고정 가능한 부동 윈도우입니다. 다른 탭에 뷰라고도 하는 여러 가지 테이블을 포함할 수 있습니다. 검은색 문자로 표시된 속성 편집 테이블 데이터는 편집할 수 있지만 회색 문자로 표시된 데이터는 편집할 수 없습니다.

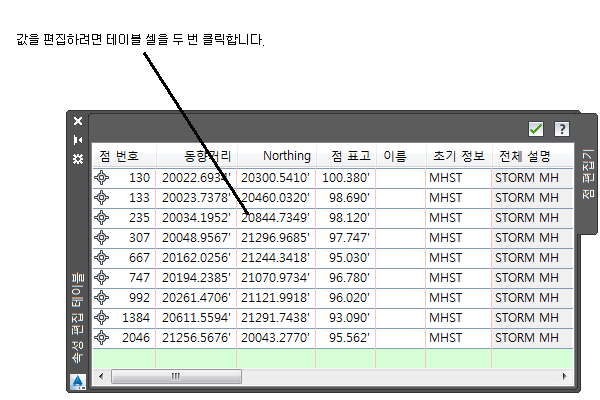

선형이 표시된 속성 편집 테이블 윈도우

특성 편집기

통합관리 탭에서 객체를 마우스 오른쪽 버튼으로 클릭한 후 특성을 클릭하면 해당 객체의 모든 AutoCAD Civil 3D 특성을 확인하고 일부를 편집할 수 있습니다.

이러한 특성으로는 일반적으로 현재 객체의 스타일, 레이블, 관련 객체 및 일부 구조 상세사항이 있습니다.

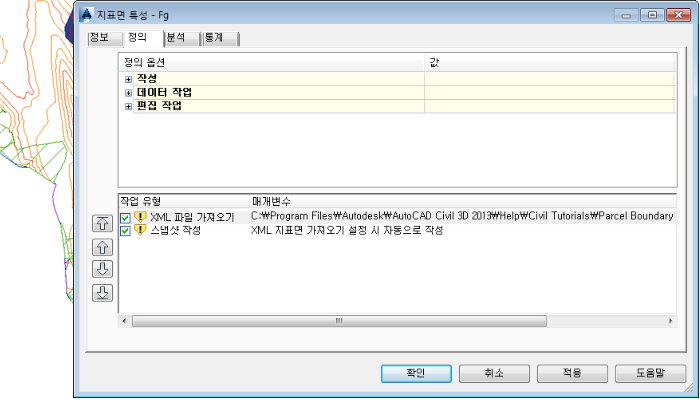

지표면 특성을 표시하는 특성 편집기

AutoCAD 특성 편집기

도면의 객체를 마우스 오른쪽 버튼으로 클릭한 다음 특성을 클릭하면 AutoCAD 특성 대화상자가 표시됩니다.

이 대화상자를 사용하여 객체를 그릴 도면층과 같은 AutoCAD 특성을 검토 및 편집할 수 있습니다. 객체에 지정된 스타일을 보고 여기서 변경할 수도 있습니다. 또한 도구공간의 설정 탭에서 객체 스타일을 편집할 수 있습니다. 객체 스타일을 마우스 오른쪽 버튼으로 클릭합니다. 편집을 클릭하여 <피쳐> 스타일 대화상자를 엽니다.

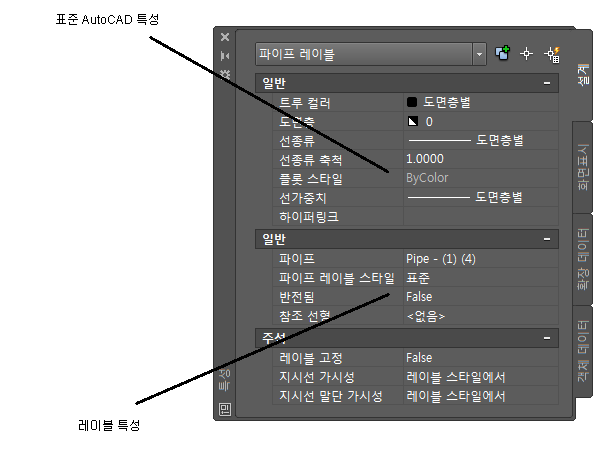

파이프 레이블에 대한 AutoCAD 특성 편집

선형, 종단 및 횡단의 측점 추적

측점 추적기는 선형, 종단 및 횡단 작업 시 커서 위치를 일치시킬 측점을 찾는 데 도움이 되는 시각적 큐를 제공합니다.

이 설정은 도면별로 제어됩니다.

코리더 횡단 뷰에서 유사 측점 추적기 유틸리티 사용에 대한 자세한 내용은 측점의 코리더 횡단 추적을 참고하십시오.

측점 추적기 화면표시

현재 뷰포트에 측점 추적기를 표시하려면

모든 뷰포트에 측점 추적기를 표시하려면

측점 추적기의 화면표시를 끄려면
