끝점 단순화 대화상자

이 대화상자를 사용하면 형상선, 구획선 및 2D/3D 폴리선으로부터 끝점과 표고점을 제거하기 위한 설정을 지정할 수 있습니다.

단순화 계수

적용할 단순화 요인을 하나 이상 선택합니다. 값이 클수록 많은 점이 제거됩니다. 둘 이상의 비율을 지정할 경우, 단순화할 점을 선택하기 전에 모든 비율을 충족해야 합니다.

값을 변경하면 도면의 표시가 빨간색 그림 문자로 업데이트되어 단순화될 점을 표시합니다.

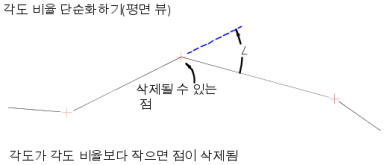

각도

단순화 각도를 지정합니다.

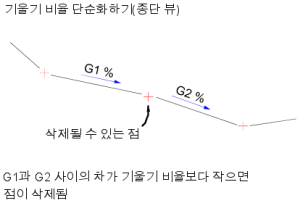

기울기

단순화 기울기를 지정합니다.

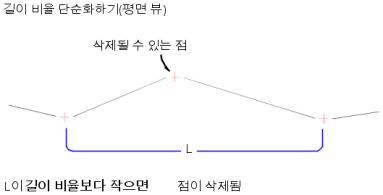

길이

단순화 거리를 지정합니다. 거리 값을 입력하거나 을 클릭하여 도면에서 선택합니다.

마감 점 제거

3D 거리

단순화할 3D 거리를 지정합니다. 평면 뷰에서 서로 가깝지만 표고가 약간 다른 점은 이 설정을 사용하여 단순화할 수 있습니다.
