주석 - 설명자

팩토리에는 유사한 장비의 많은 요소가 포함되어 있으므로 설명을 부착하면 특정 자산을 보다 쉽게 식별할 수 있습니다. Inventor Factory에서는 설명자 명령을 사용하여 이러한 태그를 지정할 수 있는 기능을 제공합니다. 설명자는 유형, 부품 번호, 유량 등 자산에 대한 추가 정보를 포함할 수 있습니다. 설명자는 자산 빌더 환경에서 자산을 제작하고 게시할 때 추가됩니다. 설명자는 아이콘으로 표시됩니다.

게시된 자산 하나에 하나의 설명자만 있을 수 있습니다. 자산에 변형이 있는 경우에는 iLogic 규칙을 사용하여 각 변형에 대한 설명자를 작성할 수 있습니다.

주: 또한 Inventor Factory에서는 자산 태그 명령을 사용하여 배치된 자산에 고유한 설명을 추가할 수 있는 기능을 제공합니다. 자산 태그는 아이콘으로 표시됩니다. 자세한 내용은 Inventor Factory 도움말 항목: 주석 - 자산 태그를 참고하십시오.

AutoCAD Factory의 자산 주석

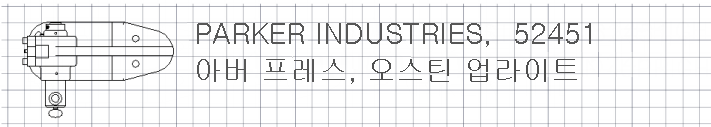

3D 배치가 AutoCAD Factory에 동기화되면 Factory_Annotation이라는 별도 텍스트 스타일의 블록 속성으로 주석이 표시됩니다. 자산 태그와 설명자에는 각각 고유한 별도의 AutoCAD 도면층이 할당됩니다. 도면층 이름은 각각 Factory_AssetTag와 Factory_Descriptor입니다.

EATTEDIT, -ATTEDIT, and BATTMAN과 같은 표준 AutoCAD 블록 속성 편집 명령을 사용할 수 있습니다. ATTDISP 명령을 사용하거나 도면층 가시성을 켜고 끄거나 해당 속성 도면층을 동결하여 주석의 가시성을 제어할 수 있습니다. FIND 명령을 사용하면 AutoCAD 그래픽 창에서 자산 태그 및 설명자 텍스트를 쉽게 찾을 수 있습니다.

주: AutoCAD 및 기타 Factory Design Suite 워크플로우에 대한 자세한 내용은 Inventor Factory 도움말 항목: Suite 워크플로우를 참고하십시오.

Navisworks Factory의 자산 주석

Navisworks Factory의 자산 주석은 Inventor와 동일한 아이콘을 사용합니다. 팩토리 탭에서 아이콘 가시성을 변경할 수 있습니다. 커서를 자산 위에 둔 경우 주석 정보를 표시하려면 홈 탭에서 빠른 특성 아이콘을 클릭합니다.
