AutoCAD Factory Design Utilities에서는 Factory 바닥 배치에 최적화된 환경과 설계 도구를 제공합니다. 이러한 유틸리티를 사용하여 기존 DWG 시설 배치를 열어 Factory 정보를 도면에 추가할 수 있습니다. 그런 다음 Factory 도면을 사용하여 Inventor Factory에서 3D 배치를 채울 수 있습니다.
2D 팩토리 배치
2D 팩토리 배치는 공장, 창고 또는 사무실 환경에 대한 DWG 모형입니다. 그 규모와 복잡한 정도는 작업 셀에서부터 전체 팩토리에 이릅니다. 배치에는 벽, 기둥 및 유틸리티 등의 빌딩 요소가 포함됩니다. 장치의 각 부품을 배치하고 각 제품의 라우팅 경로를 작성할 수 있습니다.
AutoCAD Factory Design Utilities를 사용하면 Factory 배치에 정보를 추가할 수 있습니다. 이러한 정보는 기존 시설 배치나 새로운 파일에 추가될 수 있습니다. 그 밖의 데이터에서는 배치를 분석하거나, 보고서를 생성하거나 Inventor Factory에서 3D 자산으로 팩토리 배치를 자동으로 채우는 데 필요한 정보를 제공합니다.
일반적인 워크플로우는 다음과 같습니다.
- 단순한 배치(예: 직사각형 모양)를 작성하고 스테이션 정보를 지정합니다.
- 정의된 스테이션을 사용하여 제조되는 제품을 작성합니다.
- 스테이션을 통과하는 제품 라우팅을 작성합니다.
- 2D DWG 팩토리 배치로 저장합니다.
- Navisworks 동기화 명령을 사용하여 Navisworks Factory로 가져오거나, Inventor 동기화 또는 Inventor Factory DWG에서 새 배치 명령을 사용하여 Inventor Factory로 가져와 3D 자산으로 채웁니다. 2D 자산 및 체인 가능한 자산이 DWG 배치에 존재하는 경우 Inventor에서 열릴 때 자동으로 이와 대등한 3D 자산으로 바뀝니다.
사용자 인터페이스

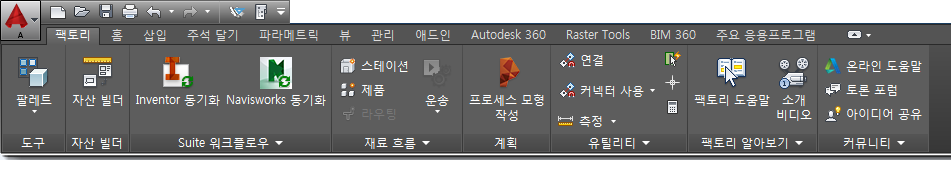

Factory Design Utilities 사용자 인터페이스는 Factory 탭에 있으며 도구, 자산 빌더, Suite 워크플로우, 재료 흐름, 계획, 유틸리티, Factory 알아보기 및 커뮤니티라는 패널과 함께 펼쳐져 있습니다. Factory 패널과 표준 AutoCAD 패널을 합치면 기본 Factory 작업 환경이 됩니다.
다수의 AutoCAD Factory 사용자 인터페이스 도구가 아래에 설명되어 있습니다.
도구 패널
AutoCAD Factory Design Utilities와 연관된 팔레트로는 자산 브라우저, 블록 검색기, 재료 흐름 브라우저, 특성 검색기와 같이 네 개 팔레트가 있습니다. 이러한 팔레트는 브라우저 영역을 공유하며 표준 크기조절 방법을 사용하여 조정 가능합니다. 브라우저는 다른 위치에 고정하거나 응용프로그램 프레임에서 떼어내 부동 상태로 만들 수 있습니다.
- 자산 브라우저 - 설치된 자산, 사용자 자산 및 클라우드 기반 자산에 액세스할 수 있습니다. 자산이란 팩토리의 컨텐츠를 구성하는 요소입니다. 이러한 자산에는 건축용 피쳐, 재료 처리용 장치, 가공 설비 등이 포함됩니다.
- 블록 검색기 - 현재 도면의 모든 블록을 해당 자산 속성과 함께 나열합니다. 블록 검색기 리스트에서 블록 이름을 두 번 클릭하고 자산 빌더 환경에서 자산을 게시할 수 있습니다.
- 재료 흐름 브라우저 - 정의된 스테이션, 제품 및 라우팅에 액세스할 수 있습니다. 이 브라우저를 사용하여 이러한 팩토리 객체에 대한 정의를 관리할 수 있습니다. 상황에 맞는 메뉴를 통해, 일반적으로 사용되는 명령에 액세스할 수 있습니다.
- 특성 검색기 - 재료 흐름 객체 특성에 액세스할 수 있습니다. 특성은 선택한 재료 흐름 객체에 따라 표시되며 수정할 수 있습니다.
자산 빌더 패널
자산 빌더 패널에서는 2D 블록의 AutoCAD Factory 자산을 작성하고, 3D 객체를 이에 연관시키고, 방향을 정의할 수 있게 해주는 도구를 제공합니다. 자산을 로컬 자산으로 또는 클라우드에 게시할 수 있습니다. 그런 다음 AutoCAD 배치가 Inventor Factory 또는 Navisworks Factory로 동기화되면 객체의 3D 표현이 나타납니다.
Suite 워크플로우 패널
이 패널의 도구를 사용하면 2D AutoCAD 도면과 Inventor Factory 및 Navisworks Factory 3D 배치 간의 양방향 연관 링크를 작성할 수 있습니다. 배치 동기화라는 링크를 사용하면 Inventor 또는 Navisworks와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다.
재료 흐름 패널
재료 흐름 도구를 사용하면 시설에서 제조할 제품, 공정이 발생하는 스테이션, 스테이션 간의 루트를 정의할 수 있습니다. 배치가 준비되면 운송 비용, 기계 활용도 및 전력 소모량을 분석할 수 있습니다. 또한 분석 결과 보고서를 생성하여 여러 가지 시나리오를 비교하고 문서화할 수 있습니다. 배치 상태가 사용자의 요구 사항에 부합되면 해당 배치를 Inventor Factory로 전송하여 3D 자산으로 채워지는 2D 중첩이 되도록 합니다.
- 가져오기 - Factory 배치와 관련된 변수 정보를 생성하는 스프레드시트 데이터를 가져올 수 있습니다.
- 내보내기 - 스프레드시트 형식의 배치 변수 정보를 저장 및 공유할 수 있습니다.
계획 패널
이 패널에는 Autodesk Process Analysis 360 웹 기반 프로세스 모델링 도구를 여는 프로세스 모형 작성 명령이 있습니다. 이 도구를 사용하면 제안된 조립품 라인, 공장 또는 산업 기계의 기능 모형을 빨리 작성할 수 있습니다. 그런 다음 해당 작업을 시뮬레이션하여 잠재적 장애물을 식별하고 성능을 최적화할 수 있습니다.
유틸리티 패널
유틸리티 패널에는 MEASUREGEOM, ID, QUICKCALC 등 친숙한 AutoCAD 명령 모음이 갖추어져 있습니다. 또한 AutoCAD Factory에만 적용되는 연결 명령이 있습니다. 이 명령은 자산에서 사용되지 않은(미사용) 커넥터를 선택하여 Factory 자산을 연결합니다.
Factory 알아보기 패널
이 패널에는 AutoCAD Factory에 대해 알아보는 데 도움이 되는 여러 명령이 있습니다.
- Factory 도움말 - 제품과 함께 제공되는 AutoCAD Factory 도움말 문서를 엽니다.
- 소개 비디오 - YouTube의 Autodesk Factory Design Suite 채널로 링크합니다.
- 새로워진 사항 - 사용 중인 Autodesk Factory Design Utilities의 새 기능에 대한 정보를 표시합니다.
커뮤니티 패널
커뮤니티 패널에서는 AKN(Autodesk Knowledge Network), 토론 포럼 및 비즈니스 관련 소셜 미디어 사이트(유용한 비디오를 살펴보거나 정보를 공유하거나 생소한 Factory 문제에 대한 지원을 구할 수 있음)에 편리하게 액세스할 수 있습니다.
Factory 자산
- Factory 자산 - 컨베이어, 덕트 설치 및 벽 등의 표준 Factory 구성요소 모형이 포함된 라이브러리입니다. 자주 사용되는 모형을 이 라이브러리에 게시할 수 있습니다. 다운로드된 클라우드 자산도 이 라이브러리에 저장됩니다.
- 클라우드 Factory 자산 - Factory 자산 요구 사항은 업종과 제조 공정의 정교함에 따라 다릅니다. 일부 자산은 디스크 스토리지 요구 사항에 편리하게 맞출 수 있도록 클라우드 서버에 존재하며 요청 시 편리하게 다운로드할 수 있습니다. 각 자산의 로컬 복제가 캐시되어 사용됩니다.
