하위 배치를 작성하는 방법

기존 DWG 팩토리 배치의 하위 배치를 작성하려면 다음 단계를 수행합니다.

  1. DWG에서 새 배치 명령을 사용하여 새 배치를 작성합니다. 또는 DWG 중첩 추가 명령을 사용하여 새 배치를 시작하고 DWG 중첩을 추가합니다.
  2. DWG 중첩에 AutoCAD의 2D 팩토리 자산이 있을 경우 해당 자산은 하위 배치에 포함됩니다. 하지만 하위 배치에 배치된 3D 팩토리 자산은 포함되지 않습니다.
    3. 주: 이 제한은 3D 자산 자동 배치 명령을 통해 배치된 3D 자산에도 적용됩니다.
  3. ViewCube의 맨 위를 클릭하면 중첩의 평면도를 구할 수 있습니다.
  4. 리본에서 팩토리 탭 배치 패널 하위 배치 작성을 클릭합니다.
  5. 그러면 하위 배치 작성 대화상자가 나타납니다. 새 하위 배치의 이름을 입력하고 확인 버튼을 클릭합니다.

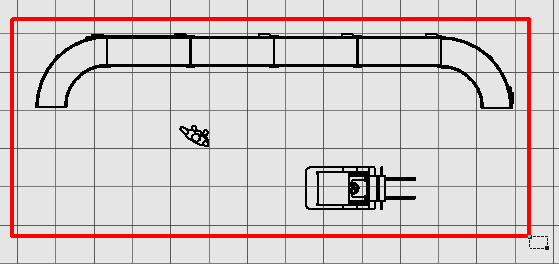

  6. 그러면 그래픽 창에 창 선택 세트 글리프가 나타납니다. 하위 배치에 포함할 객체를 완전히 감싸는 대각선의 두 모서리를 선택합니다. 모서리를 선택하면 빨간색 직사각형 창이 나타납니다.

  7. 두 번째 대각선 모서리를 선택한 다음 마우스 오른쪽 버튼을 클릭하여 상황에 맞는 팝업 메뉴에서 종료를 선택합니다.

  8. 그러면 새로운 팩토리 조립품(.iam) 창에서 하위 배치가 열립니다. 또한 DWG 중첩의 이름이 조립품 브라우저에 노드로 표시됩니다.
  9. 새 하위 배치 조립품을 저장합니다.
  10. 하위 배치를 작성한 원본 팩토리 배치로 돌아갑니다. 새 하위 배치가 저장 시 입력한 이름으로 조립품 브라우저에 하위 조립품 노드로 표시됩니다.
주: 3D 배치에 포함된 하위 배치는 AutoCAD Factory와 동기화될 때 외부 참조로 자동 변환됩니다. 게시된 3D 자산이 하위 배치에 포함된 경우 이러한 자산은 AutoCAD에서 이와 대등한 2D 자산으로 바뀝니다. AutoCAD 동기화 명령에 대한 자세한 내용은 Inventor Factory 도움말 항목: Suite 워크플로우를 참고하십시오.

상위 주제: 하위 배치 작성
