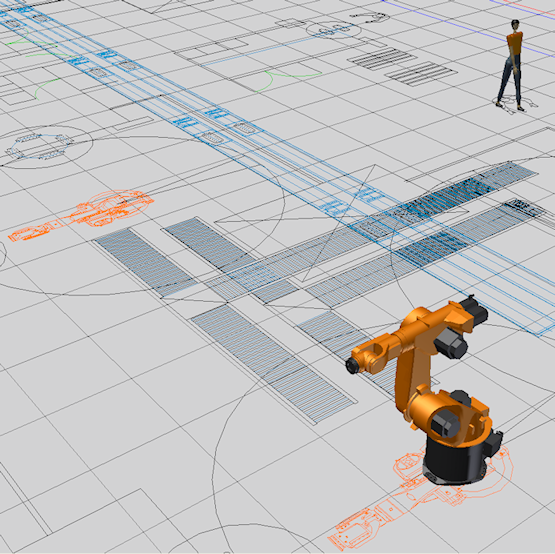

모든 팩토리 구성요소 및 인원을 적절한 위치에 표시하는 팩토리 바닥 배치의 2D 도면은 AutoCAD에서 작성할 수 있습니다. 파일을 DWG 형식으로 출력할 수 있는 다른 CAD 프로그램으로도 도면을 작성할 수 있습니다. 그런 다음 DWG 중첩 추가 명령을 사용하여 도면을 Inventor Factory의 팩토리 바닥에 중첩하면 3D 팩토리 자산의 정확한 배치를 위한 스냅 가이드로 사용할 수 있습니다.
배치가 완료된 후 조립품 브라우저에서 DWG 중첩 노드에 마우스 오른쪽 버튼을 클릭하면 다양한 옵션이 있는 상황에 맞는 팝업 메뉴가 표시됩니다. 도면의 위치 및 축척을 조정하거나 도면을 회전하거나 오리거나 삭제할 수 있습니다. 또한 도면층을 표시하거나 숨길 수 있습니다. 중첩에 AutoCAD Factory 2D 자산이 있을 경우 3D 자산 자동 배치 옵션을 사용하여 Inventor Factory 3D 자산으로 바꿀 수 있습니다. 상황에 맞는 메뉴를 사용하여 AutoCAD(모든 종류의 AutoCAD가 지원됨)에서 직접 중첩을 열 수도 있습니다.
