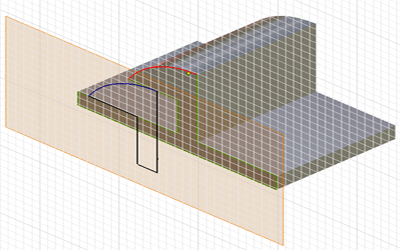

참조 형상은 스케치 곡선 또는 점으로 구성됩니다. 참조 형상은 활성 스케치 평면 위에 다른 스케치의 모형 모서리, 꼭지점 또는 작업 피쳐를 투영하여 작성됩니다. 참조 형상은 이전에 작성된(연관된) 형상을 참조합니다.
참조 형상은 다음의 2가지 방법으로 작성됩니다.
- 모형의 평면형 면에서 스케치를 작성하면 면의 모든 모서리가 활성 스케치에 참조 형상으로 자동으로 추가됩니다.
- 형상 투영 명령은 보이는 스케치의 모형 모서리, 꼭지점, 작업 피쳐, 점 또는 곡선을 활성 스케치 평면에 참조 형상으로 투영합니다.

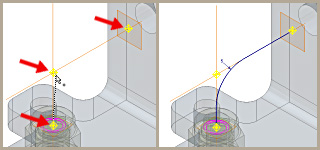

작업점
작업 피쳐는 새 피쳐를 작성하고 배치하기에 형상이 충분하지 않을 때 사용되는 추상적인 구성 형상입니다. 위치와 쉐이프를 고정하려면 피쳐를 작업 피쳐로 구속합니다.
부품 면, 선형 모서리 또는 호나 원에 작업점을 배치하거나 투영할 수 있습니다. 호, 원 및 타원의 중심점에 작업점을 구속할 수 있습니다.

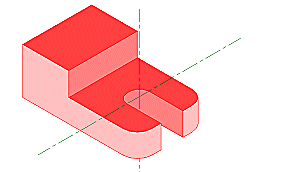

작업축
피쳐를 작성할 때 작업축을 사용하여 대칭 선, 중심선 또는 회전 피쳐 축 간의 거리를 표시합니다.

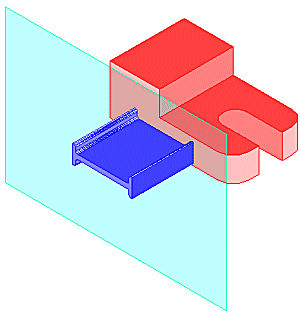

작업 평면
작업 평면을 사용하여 축, 스케치 평면 또는 종료 평면을 작성하거나 횡단면 뷰 또는 절단 평면을 배치합니다.
작업 평면 사용을 위한 지침:
- 부품 면은 새 피쳐 스케치에 스케치 평면으로 사용할 수 없습니다.
- 중간 위치를 지정하려면 다른 작업 평면(예: 간격띄우기 거리에서 면으로의 각도)을 정의해야 합니다.
- 작업 평면은 원통형 쉐이프의 중심에 배치되어야 하고 원통형 피쳐 간의 파라메트릭 치수를 고정하는 데 사용되어야 합니다.
