도면 뷰 방향 사용자화

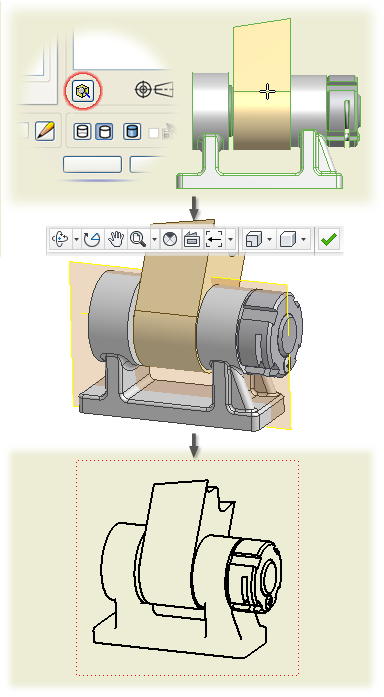

필요한 뷰 방향이 방향 리스트에 포함되지 않은 경우 사용자 도면 뷰를 설정할 수 있습니다. 도면 뷰 대화상자에서 뷰 방향 변경을 클릭하고 사용자 뷰 창에서 사용자 방향을 지정합니다.

1. 도면 뷰 대화상자를 엽니다.
   • 뷰를 작성하려면 리본에서 뷰 배치 탭 작성 패널 기준을 클릭합니다.

     그런 다음 도면 뷰 대화상자에서 모형 파일을 선택합니다.

   • 기존 뷰의 방향을 변경하려면 뷰를 두 번 클릭합니다.
2. 도면 뷰 대화상자에서 뷰 방향 변경을 클릭합니다.
3. 리본의 사용자 뷰 탭에 있는 명령을 사용하여 뷰 방향을 설정합니다. 예를 들면, 다음과 같습니다.
   • 리본에서 사용자 뷰 탭 탐색 패널 각도에서 회전 을 클릭합니다.

     그런 다음 증분 뷰 회전 대화상자의 옵션을 사용하여 모형 방향을 설정합니다.

   • 사용자 뷰 탭 탐색 패널 면 보기를 클릭하여 모형 면을 투영 평면까지 회전합니다.
   • 사용자 뷰 탭 모양 패널 원근을 클릭하여 모형을 원근 위치까지 회전합니다.
     주: 투시도로부터 상세 뷰를 작성할 수 있지만 다른 종속 뷰는 작성할 수 없습니다. 투시도의 주석은 제한되어 있습니다.
4. 사용자 뷰 탭 종료 패널 사용자 뷰 마침을 클릭하여 뷰 방향을 승인하고 사용자 뷰 창을 닫습니다.
5. 확인을 클릭하여 도면 뷰 대화상자를 닫습니다.
   주: 필요한 경우 확인을 클릭하기 전에 도면 뷰 대화상자에서 추가 옵션을 설정합니다.

팁: 모형 파일이 열려 있는 경우 모형에서 뷰를 설정하고 방향 리스트에서 현재를 선택하여 도면에 뷰를 배치할 수 있습니다.
