기준 솔리드 확장 또는 축소

솔리드 환경에서 평면형 면 또는 작업 평면을 기준으로 기준 솔리드를 대칭으로 늘이거나 줄입니다.

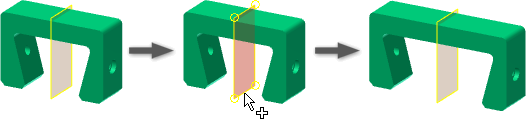

솔리드 환경에서 본체 확장 또는 축소를 사용하여 평면형 면 또는 작업 평면 을 기준으로 기준 솔리드를 대칭으로 늘이거나 줄입니다.

시작하려면 기준 솔리드(특정 비원시 CAD 파일 또는 SAT 또는 STEP 파일)를 엽니다.

  1. 검색기에서 기준 솔리드를 마우스 오른쪽 버튼으로 클릭하고 솔리드 편집을 클릭합니다. 또는 기준 솔리드 검색기 항목을 두 번 클릭합니다.
  2. 리본의 기준 솔리드 편집 탭 수정 패널에서 본체 확장/축소를 클릭합니다.
    3. 주: 필요한 경우 기준 솔리드 를 확장하거나 축소하려는 점에 작업 평면을 배치합니다.
  3. 평면을 클릭하고 작업 평면이나 평면형 면을 선택합니다.
  4. 확장 또는 축소를 클릭합니다.
  5. 확장하거나 축소할 거리를 입력하거나 드롭다운 리스트에서 최근값을 선택합니다.

    방정식으로 거리를 표현할 수 있습니다.

  6. 업데이트 또는 기준 솔리드 마침을 클릭하여 솔리드 환경을 닫습니다.
주: 또한 평면형 면을 단면 평면으로 선택할 수도 있습니다.
