액세스
리본:
스케치 탭
구속 패널
구속조건 설정: 추정 탭
옵션스케치 탭: 구속조건 설정: 추정 탭
구속조건 추정이 선택되고 구속조건 유지가 선택취소됨:
- 스케치를 마친 후 구속조건이 자동으로 작성되지 않습니다.
- 추정 위치가 올바릅니다.
예를 들어, 수직선을 그릴 때 수직 아이콘이 커서 옆에 표시되어 선이 수직임을 나타내고, 도면을 마칠 때 수직 구속조건이 자동으로 작성되지 않습니다.
구속조건 유지가 선택됨:
- 스케치를 마친 후 구속조건이 자동으로 작성됩니다.
- 구속조건 아이콘이 커서 옆에 표시됩니다.
- 구속조건 추정이 선택된 경우에만 구속조건 유지를 사용할 수 있습니다. 추정을 사용하지 않도록 설정하면 지속성이 사용되지 않도록 자동으로 비활성화됩니다.
- 선 끝점의 일치 구속조건은 구속조건 추정을 위한 선택 섹션에서 일치 옵션의 선택을 취소하여 명시적으로 사용하지 않도록 설정한 경우가 아니면 항상 추정되고 유지됩니다. 이 동작은 열린 스케치 프로파일 작성을 차단합니다.
- 객체를 작성하는 동안 구속조건 추정을 방지하려면 Ctrl 키를 누른 채 스케치합니다.
주:
구속조건 추정 우선순위
구속조건의 자동 배치에 대한 기본 구속조건 유형을 설정합니다.

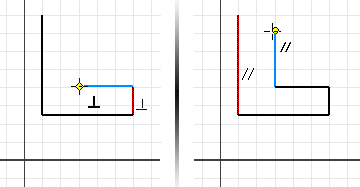

- 평행 및 직각
-
먼저 형상 간의 관계를 정의하는 구속조건을 찾은 다음 스케치 그리드의 좌표를 봅니다.

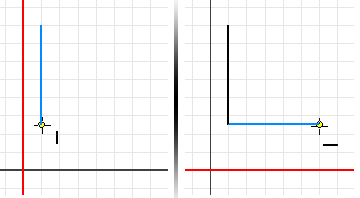

- 수평 및 수직
-
먼저 스케치 좌표에 대한 스케치 형상의 방향을 정의하는 구속조건을 찾은 다음 스케치 형상 간의 구속조건을 찾습니다.
구속조건 추정을 위한 선택
추정할 구속조건과 사용할 형상을 선택합니다.
주: 구속조건 추정 옵션의 상태에 따라 구속조건 추정을 위한 선택이 재지정됩니다. 구속조건 추정이 선택되지 않은 경우 구속조건 추정을 위한 선택의 모든 확인란을 사용할 수 없습니다.
- 모두 선택
-
각 활성 확인란에 선택 표시를 합니다.
- 전체 지우기
-
모든 선택 표시를 제거합니다. 구속조건이 추정되지 않습니다.
수평 -
수평 구속조건이 추정됩니다.
수직 -
수직 구속조건이 추정됩니다.
평행 -
평행 구속조건이 범위가 지정된 형상에 대해 추정됩니다.
직각 -
직각 구속조건이 범위가 지정된 형상에 대해 추정됩니다.
교차 -
일치 구속조건이 범위가 지정된 곡선의 교차점에서 추정됩니다(가상 교차 포함).
중간점 -
일치 구속조건이 범위가 지정된 선의 중간점에서 추정됩니다.
곡선 상 -
일치 구속조건이 범위가 지정된 곡선에서 추정됩니다.
접선 -
접선 구속조건이 범위가 지정된 형상에 대해 추정됩니다.
일치 -
일치 구속조건이 범위가 지정된 점에 대해 추정됩니다.
주: 구속조건 추정 설정(위)의 상태에 따라 이 섹션(구속조건 추정을 위한 선택)의 선택이 재지정됩니다. 구속조건 추정이 선택되지 않은 경우 모든 확인란을 사용할 수 없습니다.
