구속조건 설정 대화상자

액세스

리본: 스케치 탭 구속 패널 구속조건 설정: 일반 탭

옵션스케치 탭: 구속조건 설정: 일반 탭

작성 시 구속조건 화면표시

형상 또는 구속조건을 작성할 때 구속조건이 표시됩니다.

현재 명령을 끝냈을 때 새 스케치 도면요소를 그렸거나 새 구속조건을 적용한 경우처럼 그래픽이 변경되면 구속조건 표시가 자동으로 숨겨집니다.

선택한 객체에 대한 구속조건 표시

그래픽 창에서 선택한 형상에 대한 구속조건이 강조 표시됩니다. 구속조건이 표시되면 삭제할 구속조건을 선택할 수 있습니다.

스케치에 일치 구속조건 표시

구속조건을 작성할 때 일치 구속조건 그림문자의 자동 화면표시를 설정합니다.

주: 형상을 선택하면 상황에 맞는 메뉴에서 구속조건 삭제

에 액세스하여 모든 구속조건을 제거할 수 있습니다. 일치 구속조건은 제거되지 않습니다.

작성 시 치수 편집

이 옵션을 선택하면 배치 중에 치수 편집 대화상자가 자동으로 표시됩니다. 치수를 배치하기 위해 클릭할 때마다 치수 편집 대화상자가 자동으로 나타나고 실제 치수 또는 방정식을 지정할 수 있습니다.

입력 값에서 치수 작성

이 옵션을 선택하면 입력 상자에 입력한 값에서 영구 치수가 자동으로 작성됩니다. Tab 키를 눌러 값 입력 필드 간을 전환해야 합니다.

이 옵션을 선택하지 않으면 스케치 형상에 영구 치수가 배치되지 않습니다.

과도하게 구속된 스케치에 치수 배치 시 기본 동작을 설정합니다. 옵션 중 하나를 선택하십시오.

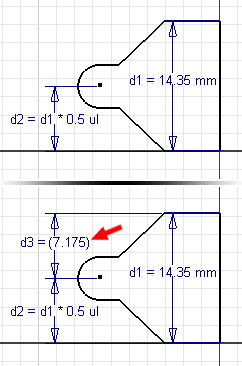

연계 치수 적용: 괄호 안에 들어 있는 비파라메트릭 치수를 적용합니다. 치수는 스케치가 변할 때 업데이트되지만 스케치 크기를 조절할 수 없습니다.
과도하게 구속된 상태의 경고: 치수를 추가하면 스케치가 과도하게 구속되는 경우 경고 메시지가 표시됩니다.
