부품 내부에서 재질을 제거하여 지정된 두께의 벽으로 속이 빈 구멍을 작성합니다. 선택된 면을 제거하여 쉘 개구부를 구성할 수 있습니다.
- 액세스
-
리본:
3D 모형 탭
수정 패널
쉘
쉘 탭
- 방향
- 부품 면에 상대적인 쉘 경계를 지정합니다.
- 내부
- 부품 내부에 쉘 벽 간격띄우기를 합니다. 원래 부품의 외부 벽은 쉘의 외부 벽이 됩니다.
- 외부
- 부품 외부에 쉘 벽 간격띄우기를 합니다. 원래 부품의 외부 벽은 쉘의 내부 벽입니다.
- 양쪽 면
- 부품의 내부와 외부에 동일한 거리의 쉘 벽 간격띄우기를 합니다. 쉘 두께의 반을 부품의 두께에 추가합니다.
- 면 제거
- 제거할 부품 면을 선택하고 나머지 면은 쉘 벽으로 남겨 둡니다.
클릭하여 부품을 활성화한 다음 제거할 면을 선택합니다. 면을 다시 사용하려면 Ctrl 키를 누른 상태에서 면을 선택합니다.
선택된 면은 제거됩니다. 두께는 남아 있는 면에 적용되어 쉘 벽을 작성합니다. 제거할 부품 면이 선택되지 않은 경우 쉘 구멍은 부품 내에 완전히 둘러싸이게 됩니다.

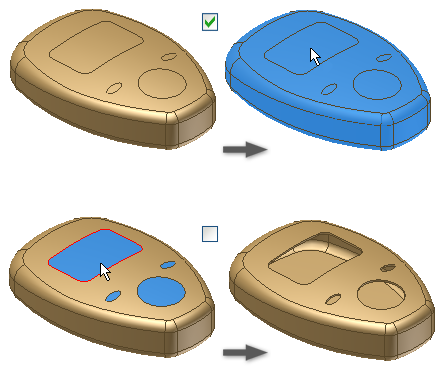

- 자동 면 체인
- 다중 접선 연속 면의 자동 선택을 사용하거나 사용하지 않습니다. 기본 설정은 켜기입니다. 접하는 면을 개별적으로 선택할 수 있으려면 확인란의 선택을 취소합니다.
- 솔리드
- 다중 본체 부품 파일에서 포함된 솔리드 본체를 선택합니다. 부품에 하나의 본체만 있는 경우 사용할 수 없습니다.
- 두께
- 쉘 벽에 균일하게 적용할 두께를 지정합니다. 제거하기 위해 선택하지 않은 부품 곡면은 쉘 벽이 됩니다. 매개변수 테이블의 두께 값을 사용하려면 상자에서 값을 강조 표시한 다음 마우스 오른쪽 버튼을 클릭하여 해당 값을 절단, 복사, 붙여넣기 또는 삭제합니다.
자세히 탭
- 근사치 허용
- 정확한 솔루션이 없는 경우 쉘 피쳐를 계산할 때 지정된 두께로부터 편차를 허용합니다. 정확한 솔루션은 원래 곡면의 각 점에 해당하는 점이 쉘 곡면에 있는 쉘을 작성합니다. 두 점의 거리는 지정된 두께와 일치합니다.
근사치 솔루션을 허용할지 여부를 선택한 다음 화살표를 클릭하여 리스트에서 편차 유형을 선택합니다. 명령을 클릭하여 계산 옵션을 선택합니다.
평균 편차는 지정된 두께보다 두꺼운 경우와 얇은 경우 두 가지 모두 허용됩니다.
너무 얇지 않음 최소 두께를 입력합니다. 편차는 지정된 두께보다 두꺼워야 합니다.
너무 두껍지 않음 최대 두께를 입력합니다. 편차는 지정된 두께보다 얇아야 합니다.
- 최적
- 최소 계산 시간을 허용하는 공차를 사용하여 계산합니다.
- 공차 지정
- 지정된 공차를 사용하여 계산합니다. 계산 시간이 오래 걸릴 수 있습니다. 명령을 클릭한 다음 공차를 지정합니다.
(자세히)
기본 두께를 재지정하여 선택된 벽에 고유 두께를 적용할 수 있습니다. 활성화할 행을 클릭한 다음 면을 선택합니다.
- 새 창을 신속하게 열려면
- 새 두께가 적용되는 선택된 면의 수를 표시합니다.
- 두께
- 선택된 면에 대한 새 두께를 설정합니다.
행을 삭제하면 쉘 벽을 기본 두께로 재설정합니다.
