모형 면에 전사는 레이블, 상표명 아트, 로고, 보증 스티커를 나타냅니다.
스케치에 이미지를 삽입하고 구속조건 및 치수를 사용하여 배치한 다음 전사로 적용할 수 있습니다.
표면과 같은 얇은 부품을 작성하고 부품 스케치에 이미지를 추가하여 전사를 나타냅니다. 원하는 경우 부품 면에 전사를 배치하십시오.
전사의 이미지 크기 및 위치
스케치에 이미지를 삽입하고 구속조건 및 치수를 사용하여 배치한 다음 전사로 적용할 수 있습니다. 3D 모형 탭의 전사 명령을 사용하여 이미지를 전사로 선택합니다.
이미지를 스케치 평면에 배치한 후 다음을 수행합니다.
- 이미지의 가운데를 클릭하고 끌어서 이동합니다.
- 이미지 구석을 클릭하고 끌어서 크기를 조절합니다. 이미지는 원래의 종횡비(길이 대 폭 비율)을 유지합니다.
- 모서리를 클릭하여 이미지를 피벗합니다.
구속조건 및 치수를 사용하여 전사 위치를 고정하고 다른 형상에 맞추어 정렬하십시오.
면 쉐이프와 일치하는 전사
평면형 면, 원통 및 원추형 면에 전사를 적용할 때 전사 대화상자에서 면에 감싸기 확인란을 선택할 수 있습니다. 전사가 왜곡되거나 투영되지 않고 면 쉐이프와 일치합니다.

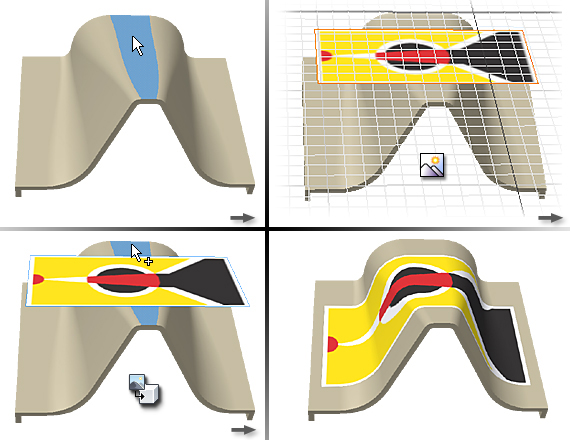

다음 이미지는 면에 감싸기 및 체인 면이 선택되어 있는 전사 배치를 보여 줍니다.

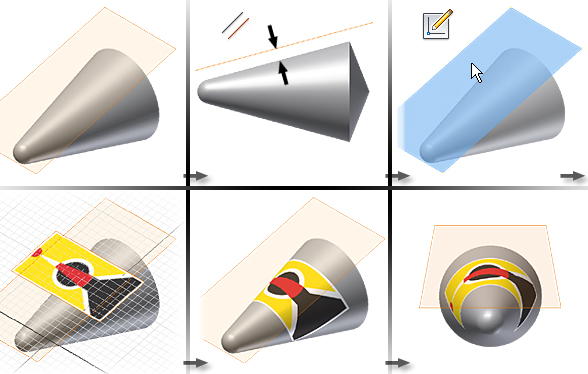

다음 그림은 면에 감싸기 및 체인 면이 선택되어 있는 원추에 대한 전사 배치를 보여줍니다.

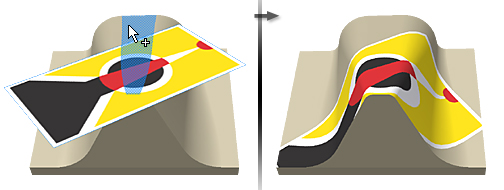

다음 이미지는 체인 면이 선택되어 있는 전사 스팬 스플라인, 직선 및 호 곡면을 보여 줍니다.
면 쉐이프와 일치하는 전사 작성 팁:
- 전사 이미지가 있는 스케치 평면은 전사를 적용할 면에 접하거나 평행해야 합니다.
- 스케치 평면과 대상 면(전사 대상)의 법선 방향은 둘 다 같은 방향을 가리켜야 합니다. 주: 전사가 보이지 않는 경우 스케치 평면의 법선 방향이 면과 다를 수 있습니다. 전사 이미지가 있는 스케치 평면이 작업 평면인 경우 스케치를 편집합니다. 그런 다음 작업 평면을 마우스 오른쪽 버튼으로 클릭하고 법선 반전을 선택하여 법선 방향을 다시정합니다.
- 전사가 적용되는 면은 전사와 같거나 전사보다 커야 합니다. 전사보다 면이 작은 경우 전사 이미지가 잘립니다.
다음 이미지는 올바르지 않은 전사 배치의 결과를 보여 줍니다.
전사를 인접 면에 적용하려면 체인 면을 선택합니다. 전사 이미지가 구석에서 겹치지 않도록 배치하십시오. 전사 이미지가 구석에서 겹치면 두 면에 매끄럽게 감쌀 수 없으므로 모서리에서 잘리게 됩니다.
면에 감싸기를 사용하지 않고 적용된 전사
원통형, 원환형 및 기타 비평면형 면에 전사를 적용하려면 면에 감싸기 확인란의 선택을 취소합니다. 투영은 스케치 평면에 수직입니다.

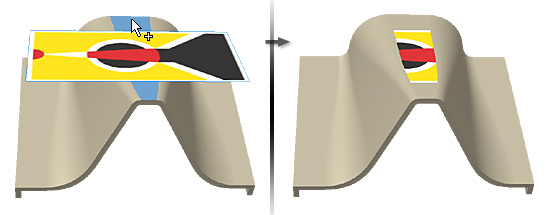

다음 이미지는 면에 감싸기 및 체인 면이 선택되어 있지 않은 전사 배치를 보여줍니다.

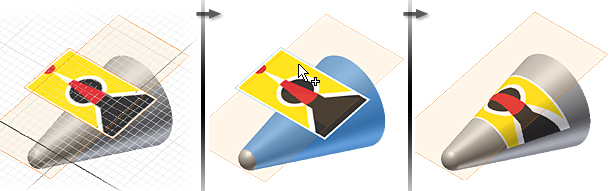

다음 그림은 면에 감싸기 및 체인 면이 선택되어 있지 않은 원추에 대한 전사 배치를 보여줍니다.

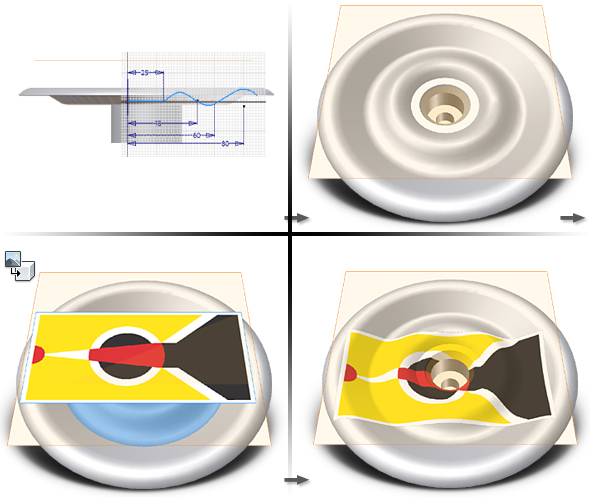

면에 감싸기 확인란의 선택을 취소하는 경우에는 선택한 면이 서로 접하지 않아도 됩니다. 각 면은 법선이 아닌 어떤 각도로도 배치할 수 있습니다. 원반 던지기 면에 적용된 전사를 예로 들 수 있습니다. 이 경우 면은 디스크 쉐이프로 회전된 스플라인과 호의 횡단면입니다.
다음에 전사를 적용할 수 있습니다.
- 보스나 포켓에 전사를 적용합니다. 전사는 포켓 속으로 흐르지 않습니다.
- 수직이 아닌 면에 전사를 적용합니다. 전사는 수직 면을 만나면 중지됩니다.
- 이미지가 왜곡되지 않는 면에서 전사를 적용합니다. 예를 들면, 선택한 면이 기울면 이미지가 투영되므로 각도를 크게 변경하지 않도록 하십시오.
전사를 인접 면에 적용하려면 체인 면 확인란을 선택합니다. 전사 이미지가 구석에서 겹치지 않도록 배치하십시오. 전사 이미지가 구석에서 겹치면 두 면에 매끄럽게 감쌀 수 없으므로 모서리에서 잘리게 됩니다.

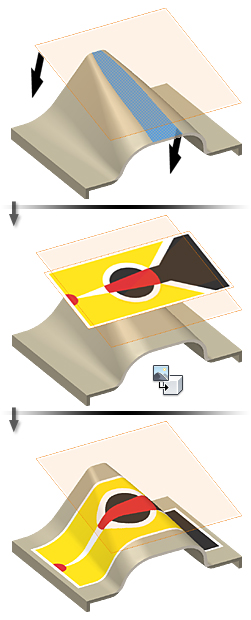

다음 이미지는 스케치 평면 법선 방향과 투영 평면 법선 방향이 일치하는 경우를 보여 줍니다.
다음 이미지는 스케치 평면 법선 방향과 투영 평면 법선 방향이 일치하지 않는 경우를 보여 줍니다.
