나선형 곡선(3D 스케치) 작성

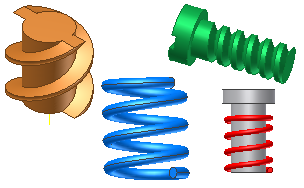

3D 스케치 탭 작성 패널 나선형 곡선을 클릭하여 나선 기반 피쳐를 작성합니다. 코일 스프링과 스레드를 작성하려면 이 피쳐를 사용합니다. 나선형 곡선 명령을 사용하여 나선형 곡선을 작성합니다. 이 나선형 곡선은 추가 스케치 도면요소와 접합하여 복합 스윕 경로로 사용할 수 있습니다.

주: 나선형 곡선은 코일 피쳐 명령과 같습니다. 코일 명령을 사용하려면 피쳐를 작성하기 위한 닫힌 2D 스케치 프로파일과 축이 필요합니다. 나선형 곡선은 3D 스케치를 작성합니다. 2D 스케치 프로파일 및 스윕 명령과 함께 나선형 곡선을 사용하여 피쳐를 작성합니다.

피치 및 회전 나선형 곡선 작성

1. 리본에서 3D 모형 탭 스케치 패널 3D 스케치 작성을 클릭합니다.
2. 리본에서 3D 스케치 탭 작성 패널 나선형 곡선을 클릭합니다.
3. 피치 및 회전 작성 유형을 선택합니다.
4. 지름, 피치, 회전 및 테이퍼에 대한 매개변수를 입력합니다.
5. 그래픽 창을 클릭하여 시작점을 지정합니다.
6. 그래픽 창을 클릭하여 끝점을 지정합니다.

회전 및 높이 또는 피치 및 높이 나선형 곡선 작성

1. 리본에서 3D 모형 탭 스케치 패널 3D 스케치 작성을 클릭합니다.
2. 리본에서 3D 스케치 탭 작성 패널 나선형 곡선을 클릭합니다.
3. 회전 및 높이 또는 피치 및 높이 작성 유형을 선택합니다.
4. 지름, 피치, 회전 및 테이퍼에 대한 매개변수를 입력합니다.
5. 그래픽 창을 클릭하여 시작점을 지정합니다.
6. 그래픽 창을 클릭하여 끝점을 지정합니다.
